Усилитель мощности EG8405, D класса, 5В, 3.2Вт, 4Ом, SOP-16

16121

EG8405 - это усилитель мощности класса D для стереофонического выходного фильтра с функцией защиты от искажений и ультранизким EMI. Напряжение питание 5В, THD+N=10%, 4 Ом с выходной мощностью до 3.2 Вт в условиях нагрузки эффективность производительности 88%, сопоставима с усилителями класса AB.

Подробнее



Цена по прайсу: 242 тг

220 тг


Караганда:

Алматы:

Нур-Султан (Астана):


Характеристики

Тип корпусаSOP-16

Подробнее

В основе принципа работы усилителей класса D и любых его модификаций, в том числе имеющих самостоятельные буквенные обозначения (классы T, J, Z, TD и другие), лежит принцип Широтно-Импульсной Модуляции или, сокращенно, ШИМ. Модуляция сигнала как метод существует довольно давно и используется как способ хранения и передачи информации. Суть ее заключается в том, чтобы модулировать полезным сигналом некую несущую частоту. Частота выбирается таким образом, чтобы ее было удобно передавать или записывать на носитель.

Спецификация:

  • Наименование: EG8405;
  • Рабочее напряжение: от 2.2В до 5В;
  • Выходная мощность: до 3,2 Вт;
  • Эффективность: 88%;
  • Изоляция канала: 80 дБ;
  • Сопротивление: 4 Ом;
  • Рабочий ток: 6 мА;
  • Отличное подавление шума "Pop-Click";
  • Превосходное подавление электромагнитных помех в полной полосе пропускания;
  • Цифровая модуляция без LC-фильтра, динамик с прямым приводом;
  • Функция защиты от искажений;
  • Функция выключения;
  • Функция защиты от перегрузки по току;
  • Функция защиты от перегрева;
  • Функция защиты от пониженного напряжения;
  • Корпус: SOP16.

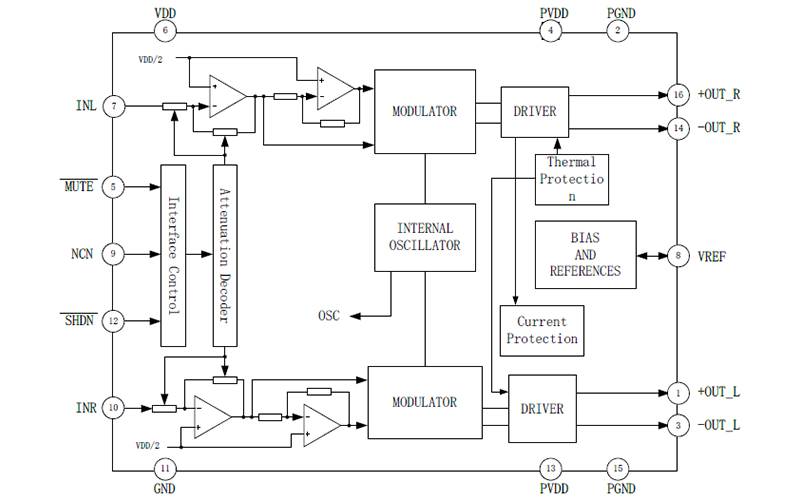

Функциональная схема:


Комплект поставки и внешний вид данного товара могут отличаться от указанных на фотографиях в каталоге интернет-магазина.

Файлы для загрузки

EG8405

Техническая документация

Файлы для загрузки (433.31k)
