Производитель: Texas Instruments

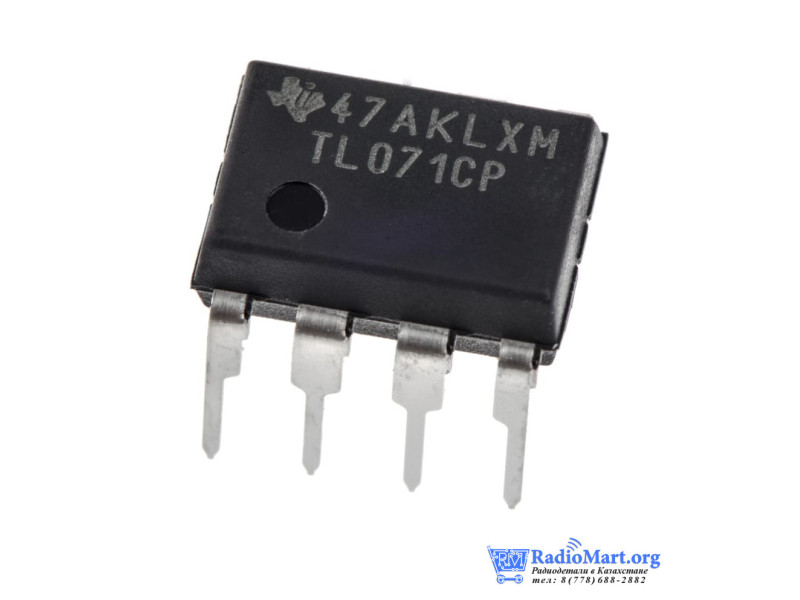

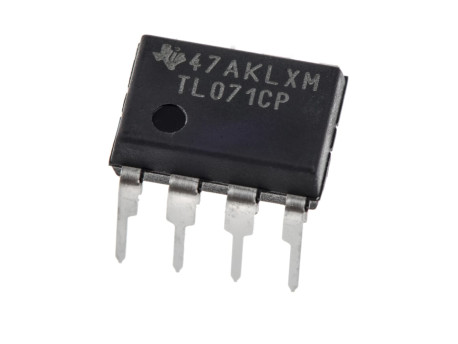

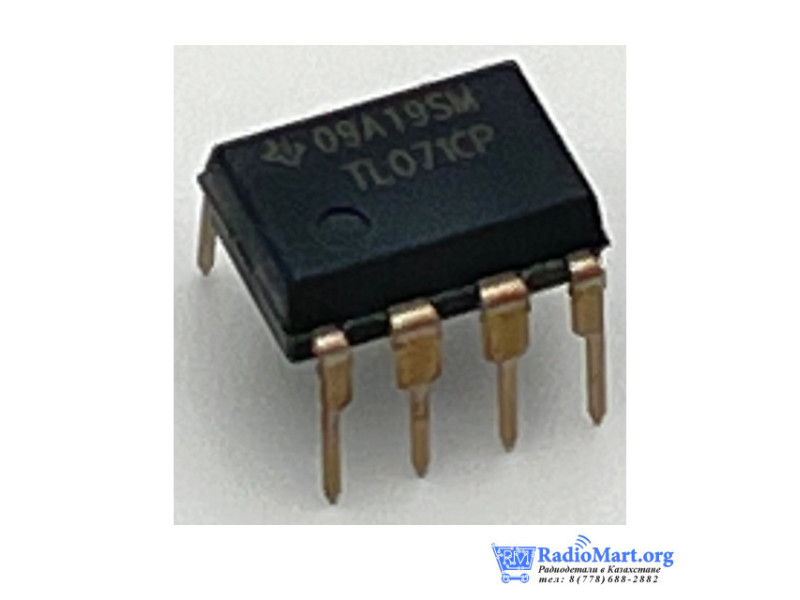

Операционный усилитель TL071CP Texas Instruments, DIP-8
18997
TL071CP Texas Instruments — одноканальный операционный усилитель семейства TL071 с высокоомным полевым входом в выводном корпусе DIP-8. Подходит для аналоговых усилительных каскадов, буферов и активных фильтров.
Этого товара нет в наличии
- Удалите этот товар из моего избранного
- Добавьте этот товар к моему избранному
- Скачать коммерческое предложение
Характеристики
| Тип продукции | Операционный усилитель |
| Модель | TL071CP |
| Производитель | Texas Instruments |
| Тип корпуса | PDIP-8 / DIP-8 |
| Тип подключения | 8 выводов |
| Количество каналов | 1 |
| Рабочее напряжение, В | ±5…±15 В для классической версии (общее питание 10…30 В) |
| Произведение коэффициента усиления на ширину полосы пропускания, fT | 3 МГц, типовое значение классической версии при ±15 В, +25 °C |
| Рабочая температура, °C | 0…+70 |
| Тип монтажа | В отверстия платы (THT) |
Подробнее
TL071CP Texas Instruments — одноканальный операционный усилитель семейства TL071. Классическая версия использует JFET-входной каскад с высоким входным сопротивлением и малым входным током. Применяется в буферных каскадах, активных фильтрах, предварительных усилителях и других схемах обработки аналоговых сигналов.
В одном пластиковом корпусе PDIP-8 / DIP-8 расположен один операционный усилитель. Монтаж — в отверстия платы. Температурный диапазон исполнения C: 0…+70 °C. Внутренняя частотная коррекция классической серии допускает работу повторителем напряжения.
Справочные параметры классического TL071C по документации TI SLOS080N: рекомендуемое питание ±5…±15 В (общее напряжение10…30 В); типовая полоса единичного усиления3 МГц; типовая скорость нарастания13 В/мкс. Последние два значения приведены при питании±15 В и температуре+25 °C. Типовые значения не являются гарантированным пределом; характеристики конкретной партии зависят от ревизии кристалла.
Основные выводы:2 — инвертирующий вход,3 — неинвертирующий вход,4 — отрицательная шина питания,6 — выход,7 — положительная шина питания. Вывод8 не подключают. У классической версии выводы1 и5 служат для коррекции смещения; в новых версиях TI они обозначены NC. Перед подключением цепи коррекции сверяйтесь с документацией на конкретную партию.
Гальваническая развязка не предусмотрена. Выход не является rail-to-rail; характеристики TL071H нельзя переносить без проверки версии. При однополярном питании учитывайте допустимый синфазный диапазон и смещение рабочей точки. Соблюдайте ориентацию корпуса и защиту от статического электричества.
Единица продажи — одна микросхема. Фотографии иллюстративные: маркировка партии и оттенок выводов могут различаться.
Комплект поставки и внешний вид данного товара могут отличаться от указанных на фотографиях в каталоге интернет-магазина.
