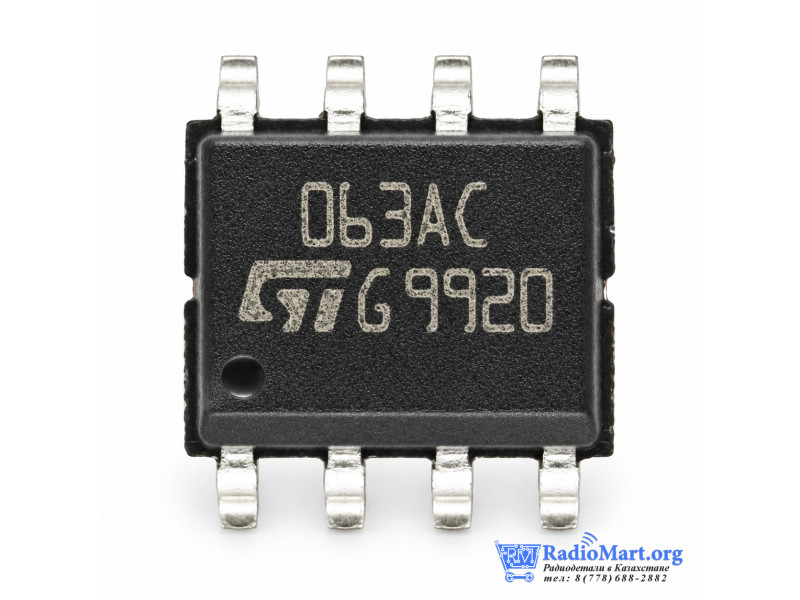

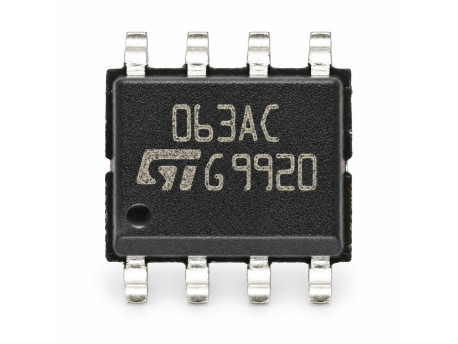

Микросхема MC34063ACD ST, контроллер DC-DC, SOP-8

MC34063ACD — монолитная интегральная микросхема управления импульсными DC-DC преобразователями. Она содержит основные узлы, необходимые для построения преобразователя напряжения: температурно-компенсированный источник опорного напряжения, компаратор, генератор, систему ограничения тока, драйвер и встроенный силовой выходной транзистор.

Микросхема может применяться в трех основных топологиях: повышающий преобразователь (Boost), понижающий преобразователь (Buck) и инвертирующий преобразователь. Выходное напряжение задается внешним резистивным делителем, точность внутреннего опорного напряжения для серии MC34063A составляет 2%.

Рабочее напряжение питания составляет 3–40 В, встроенный ключ рассчитан на ток до 1,5 А, а рабочая частота может достигать 100 кГц. Типовой ток собственного потребления составляет около 2,5 мА. Встроенное активное ограничение тока позволяет защитить ключ и нагрузку от перегрузки.

Версия MC34063ACD выполнена в корпусе SO-8. В актуальном каталоге ST готовая поставочная позиция обозначается MC34063ACD-TR, где -TR означает поставку в ленте на катушке.

Характеристики

• Производитель: STMicroelectronics
• Модель: MC34063ACD
• Полное обозначение поставочной версии ST: MC34063ACD-TR
• Тип: контроллер DC-DC преобразователя
• Топологии:
  • Step-Up / Boost
  • Step-Down / Buck
  • Voltage Inverting
• Напряжение питания: 3–40 В
• Абсолютный максимум VCC: 50 В
• Максимальное напряжение встроенного ключа: 40 В
• Максимальный ток встроенного ключа: 1,5 А
• Частота работы: до 100 кГц
• Типовая частота при CT = 1 нФ: 33 кГц
• Диапазон при CT = 1 нФ: 24–42 кГц
• Опорное напряжение компаратора: 1,25 В тип.
• Точность опорного напряжения: ±2%
• Порог ограничения тока: 300 мВ тип.
• Ток собственного потребления: 2,5 мА тип.
• Минимальное напряжение запуска: 2,1 В тип.
• Встроенное ограничение тока: есть
• Встроенный генератор: есть
• Встроенный выходной ключ: есть
• Рабочая температура серии AC: 0…+70 °C
• Максимальная температура перехода: +150 °C
• Корпус: SO-8 / SOP-8
• Количество выводов: 8
• Шаг выводов: 1,27 мм
• Монтаж: SMD / SMT

Назначение выводов

• 1 — SWC — коллектор встроенного ключа
• 2 — SWE — эмиттер встроенного ключа
• 3 — TC — времязадающий конденсатор
• 4 — GND — земля
• 5 — CII — инвертирующий вход компаратора
• 6 — VCC — питание
• 7 — IPK Sense — контроль пикового тока
• 8 — DRC — коллектор драйвера

Применение

• DC-DC преобразователи
• Повышающие преобразователи
• Понижающие преобразователи
• Инверторы напряжения
• Источники питания
• Автомобильная электроника
• Зарядные устройства
• Стабилизаторы напряжения
• DIY-электроника

Комплект поставки и внешний вид данного товара могут отличаться от указанных на фотографиях в каталоге интернет-магазина.
