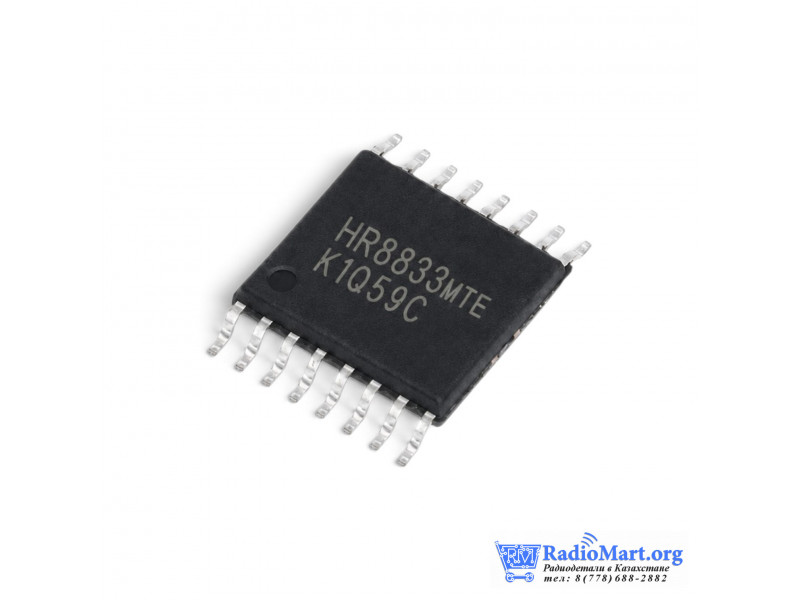

Микросхема драйвера двигателя HR8833MTE, TSSOP-16

Микросхема HR8833MTE — это интегральный драйвер электродвигателя в компактном корпусе TSSOP-16. Используется в различных электронных устройствах для управления двигателями, в том числе в платах управления, робототехнике и другой аппаратуре, где требуется управление мотором.

Поставляется как новая оригинальная микросхема в SMD-исполнении, предназначенная для поверхностного монтажа.

Применение:

• Управление небольшими электродвигателями в электронной технике
• Платы управления и драйверы моторов
• Разработка и ремонт электронных устройств

Характеристики:

• Тип: драйвер двигателя (Dual H-Bridge)
• Модель: HR8833MTE
• Производитель: Heroic Technology
• Корпус: TSSOP-16 с теплоотводящей площадкой (PowerPAD)
• Количество H-мостов: 2
• Управляемые двигатели:
  • 2 × DC
  • 1 × биполярный шаговый двигатель
• Напряжение питания двигателя (VM): 2.7–12.8 В
• Логическое питание входов: до 5.75 В
• Выходной ток:
  • 1.5 А RMS на канал (TSSOP-16)
  • до 3 А RMS при параллельном соединении выходов
• Сопротивление MOSFET (HS + LS): около 400 мΩ
• Частота внутреннего PWM: 50 кГц
• Защиты:
  • от перегрузки по току (OCP)
  • от короткого замыкания
  • от перегрева (TSD)
  • от пониженного напряжения (UVLO)
• Режим энергосбережения: Sleep
• Выход аварии: nFAULT (открытый сток)
• Рабочая температура: −20…+85 °C
• Максимальная температура кристалла: 150 °C

Комплект поставки и внешний вид данного товара могут отличаться от указанных на фотографиях в каталоге интернет-магазина.
