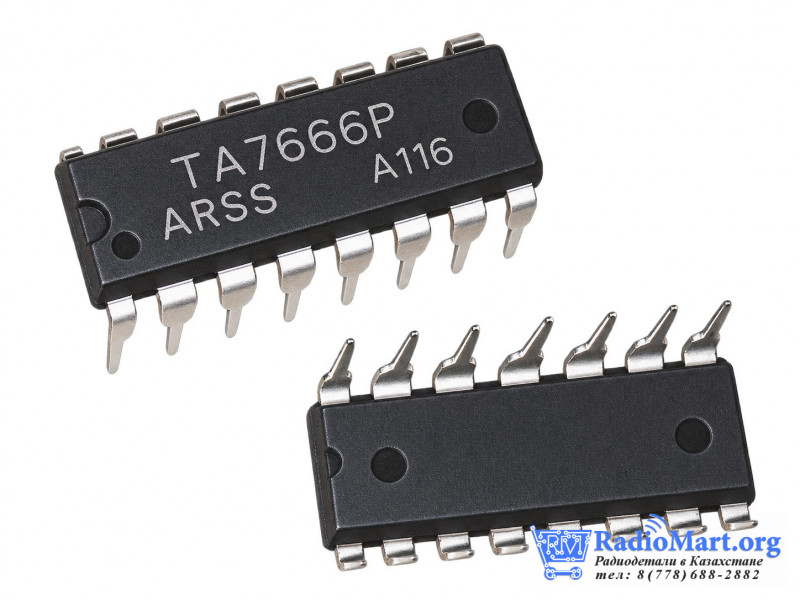

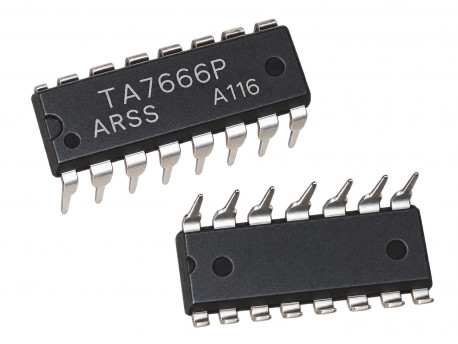

Микросхема индикатора уровня TA7666P, DIP-16

TA7666P — специализированная интегральная микросхема для построения светодиодных индикаторов уровня аудиосигнала. Внутри микросхемы находятся два инвертирующих усилителя, десять компараторов и цепь опорных напряжений, что позволяет одновременно отображать уровень двух независимых каналов — например, левого и правого каналов стереосистемы.

Каждый канал обеспечивает 5 ступеней индикации, поэтому одна TA7666P позволяет непосредственно управлять до 10 светодиодов — по 5 на каждый канал. Пороговые интервалы для TA7666P составляют 5 дБ, 5 дБ, 3 дБ и 3 дБ. Микросхема может использоваться совместно с TA7667P для построения более протяжённой шкалы индикации.

Диапазон рабочего напряжения питания составляет 6–12 В, типовой ток покоя — около 4 мА при 9 В. Максимально допустимое напряжение питания составляет 14 В, максимальный выходной ток — 30 мА.

TA7666P подходит для индикаторов уровня звукового сигнала, VU-метров, усилителей, магнитофонов, аудиосистем и другой радиоэлектронной аппаратуры.

Характеристики

• Производитель: Toshiba
• Модель: TA7666P
• Тип: драйвер светодиодного индикатора уровня
• Тип индикации: логарифмическая
• Количество каналов: 2
• Количество ступеней на канал: 5
• Максимальное количество LED: 10
• Интервалы порогов: 5 / 5 / 3 / 3 дБ
• Рабочее напряжение питания: 6–12 В
• Типовое напряжение питания: 9 В
• Максимальное напряжение питания: 14 В
• Типовой ток покоя: 4 мА при 9 В
• Максимальный выходной ток: 30 мА
• Максимальная мощность рассеивания: 750 мВт
• Рабочая температура: −30…+75 °C
• Корпус: DIP-16
• Монтаж: THT / выводной
