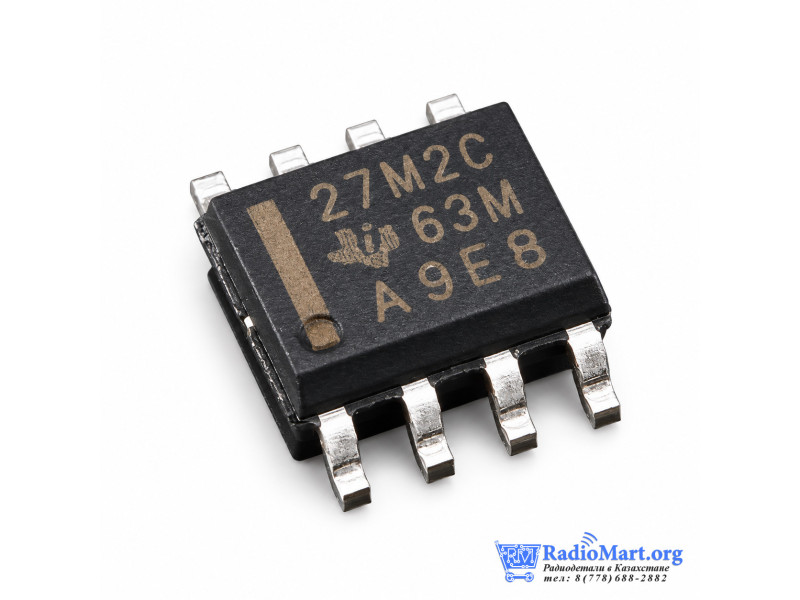

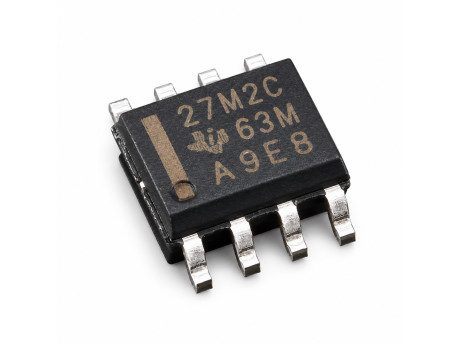

Операционный усилитель TLC27M2CDR, SOIC-8

TLC27M2CDR — сдвоенный операционный усилитель производства Texas Instruments, предназначенный для обработки и усиления аналоговых сигналов в измерительной, промышленной и портативной электронике.

Микросхема содержит два независимых операционных усилителя и изготовлена по технологии LinCMOS, благодаря чему сочетает высокое входное сопротивление, малые входные токи и низкое энергопотребление.

Диапазон синфазного входного напряжения распространяется ниже отрицательной шины питания, что упрощает применение микросхемы в устройствах с однополярным питанием. Выход также способен приближаться к отрицательной шине питания.

TLC27M2CDR имеет типовую полосу единичного усиления 525 кГц, скорость нарастания выходного сигнала 0,46 В/мкс и типовой ток потребления около 105 мкА на канал. Благодаря малому энергопотреблению микросхема подходит для оборудования с батарейным питанием, датчиков, активных фильтров, аналоговых усилителей и буферов.

Версия TLC27M2CDR рассчитана на рабочую температуру 0…+70 °C и выпускается в 8-выводном корпусе SOIC-8 для поверхностного монтажа.

Характеристики

• Производитель: Texas Instruments
• Модель: TLC27M2CDR
• Тип: операционный усилитель
• Архитектура: CMOS / LinCMOS
• Количество каналов: 2
• Напряжение питания: 3–16 В
• Максимальное напряжение питания: 16 В
• Полоса единичного усиления (GBW): 525 кГц
• Скорость нарастания сигнала: 0,46 В/мкс, тип.
• Входное напряжение смещения: до 10 мВ при 25 °C
• Ток покоя: 0,105 мА на канал, тип.
• Входной ток смещения: до 60 пА
• Входное сопротивление: 10¹² Ом, тип.
• CMRR: 91 дБ, тип.
• Плотность входного шума: 32 нВ/√Гц при 1 кГц
• Типовой выходной ток: 8 мА
• Работа от однополярного питания: да
• Входной диапазон включает отрицательную шину: да
• Рабочая температура: 0…+70 °C
• Корпус: SOIC-8
• Количество выводов: 8
• Монтаж: SMD / SMT
• Маркировка на корпусе: 27M2C
• RoHS: да
• MSL: Level 1
• Заводская упаковка DR: лента и катушка, 2500 шт.

Комплект поставки и внешний вид данного товара могут отличаться от указанных на фотографиях в каталоге интернет-магазина.
