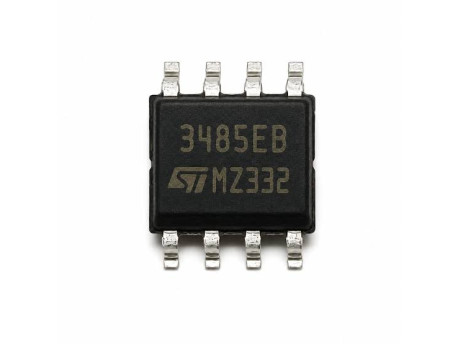

Микросхема трансивера RS-485/RS-422 ST3485EBDR SOP-8, 3.3 В

ST3485EBDR — интегральный приемопередатчик для организации проводных линий связи стандартов RS-485 и RS-422. Микросхема содержит один дифференциальный драйвер и один приёмник и работает в конфигурации Half Duplex, что делает её удобной для промышленных сетей, систем автоматизации, контроллеров, датчиков и других устройств последовательной передачи данных.

Микросхема питается от одного источника 3.3 В и не требует встроенного преобразователя напряжения. При этом логические входы совместимы с 5-вольтовой логикой. Гарантированная скорость передачи составляет 12 Мбит/с, а типовая достигает примерно 15 Мбит/с. Диапазон синфазного напряжения на линии составляет −7…+12 В.

Линейные выводы A и B имеют усиленную ESD-защиту: до ±15 кВ при воздушном разряде и ±8 кВ при контактном разряде по IEC 61000-4-2. Встроены ограничение тока при коротком замыкании и тепловая защита драйвера. При перегреве выходы автоматически переводятся в высокоимпедансное состояние.

ST3485EBDR поддерживает подключение до 64 приемопередатчиков к одной шине и имеет режим Shutdown с током потребления не более 1 мкА. Версия EB рассчитана на промышленный температурный диапазон −40…+85 °C.

Характеристики

• Производитель: STMicroelectronics
• Модель: ST3485EBDR
• Тип: интерфейсный трансивер
• Интерфейс: RS-485 / RS-422
• Режим обмена: полудуплексный (Half Duplex)
• Количество драйверов: 1
• Количество приёмников: 1
• Номинальное питание: 3.3 В
• Диапазон питания: 3.0–3.6 В
• Максимальная скорость передачи данных: 12 Мбит/с гарантированно
• Типовая максимальная скорость: около 15 Мбит/с
• Совместимость с логикой 5 В: да
• Диапазон синфазного входного напряжения: −7…+12 В
• Дифференциальное выходное напряжение: не менее 1.5 В для RS-485
• Сопротивление входа приёмника: 24 кОм
• Количество устройств на одной шине: до 64
• Ток потребления: около 1.3 мА тип.
• Ток в режиме Shutdown: до 1 мкА
• ESD-защита, воздушный разряд: ±15 кВ
• ESD-защита, контактный разряд: ±8 кВ
• Защита от короткого замыкания: есть
• Тепловая защита: есть
• Fail-safe при разомкнутом входе приёмника: есть
• Рабочая температура: −40…+85 °C
• Корпус: SO-8 (SOP-8)
• Количество выводов: 8
• Шаг выводов: 1.27 мм
• Тип монтажа: SMD

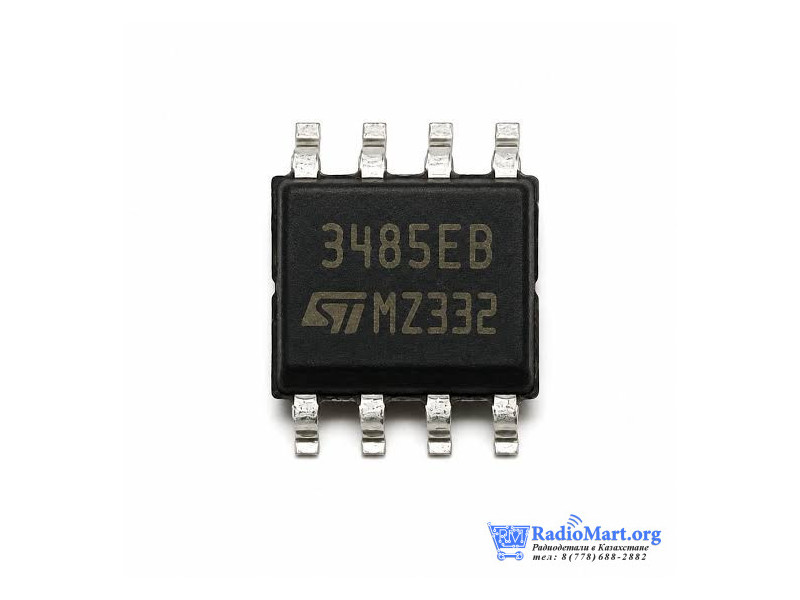

• Маркировка корпуса: 3485EB
