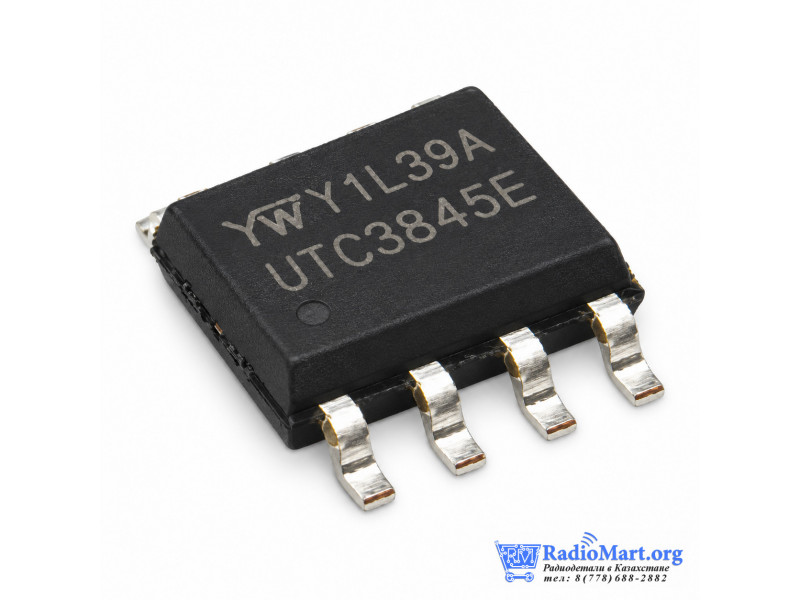

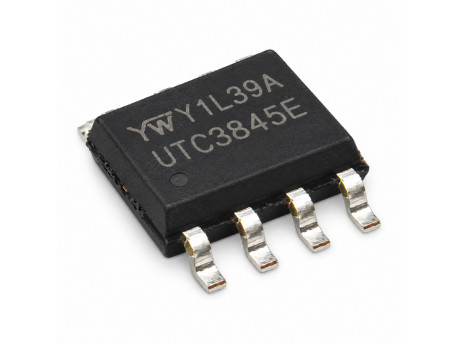

ШИМ-контроллер UTC3845E, SOP-8

UTC3845E — специализированная интегральная микросхема PWM-контроллера с управлением по току, предназначенная для построения импульсных AC/DC и DC/DC источников питания с минимальным количеством внешних компонентов.

Микросхема содержит генератор, усилитель ошибки, ШИМ-компаратор, схему контроля тока, встроенный источник опорного напряжения 5 В, защиту от пониженного напряжения питания и выходной каскад типа totem-pole. Выход рассчитан на управление внешним N-канальным силовым MOSFET.

Регулирование тока выполняется по каждому циклу переключения (cycle-by-cycle current limiting), что позволяет ограничивать пиковый ток силового ключа и защищать преобразователь при перегрузке. Максимальная скважность для UTC3845E ограничена примерно 50%, что характерно для семейства UC3845.

Порог включения UVLO составляет типично 8,4 В, а выключения — около 7,6 В. Это делает UTC3845E удобной для относительно низковольтных источников питания. Максимально допустимое напряжение питания от низкоомного источника составляет 30 В.

Частота задаётся внешними элементами RT/CT. Производителем заявлена работа до 500 кГц. Указанные в некоторых каталогах 52 кГц — это не фиксированная частота микросхемы: 52 кГц является типовым значением в условиях испытаний при RT = 10 кОм и CT = 3,3 нФ.

Версия UTC3845E выпускается именно в корпусе SOP-8 с шагом выводов 1,27 мм; версия UTC3845D того же производителя имеет корпус DIP-8. Производителем данной конкретной позиции UTC3845E в доступном даташите указан YW / Youwang Electronics.

Характеристики

• Производитель: YW / Youwang Electronics
• Модель: UTC3845E
• Тип: ШИМ-контроллер
• Метод управления: токовый (Current Mode PWM)
• Назначение: AC/DC и DC/DC преобразователи
• Максимальное напряжение питания VCC: 30 В
• Порог включения UVLO: 8,4 В тип.
• Порог выключения UVLO: 7,6 В тип.
• Опорное напряжение VREF: 5,0 В тип.
• Максимальная рабочая частота: до 500 кГц
• Частота при RT=10 кОм, CT=3,3 нФ: 52 кГц тип.
• Максимальный коэффициент заполнения: 48% тип., до 50%
• Минимальный коэффициент заполнения: 0%
• Порог Current Sense: 1 В тип.
• Ограничение тока: по каждому импульсу
• Пиковый выходной ток: до ±1 А
• Ток запуска: 0,3 мА тип., до 0,5 мА
• Рабочий ток питания: 12 мА тип., до 17 мА
• Усиление усилителя ошибки: 90 дБ тип.
• Полоса единичного усиления усилителя ошибки: около 1 МГц тип.
• Выход: Totem-Pole
• Управление внешним MOSFET: да
• Автоматическая Feed-Forward компенсация: есть
• Double Pulse Suppression: есть
• UVLO с гистерезисом: есть
• Рабочая температура: 0…+70 °C
• Корпус: SOP-8-225
• Количество выводов: 8
• Шаг выводов: 1,27 мм
• Монтаж: SMD/SMT

Назначение выводов

• 1 — COMP — выход усилителя ошибки / компенсация
• 2 — VFB — вход обратной связи
• 3 — ISENSE — вход контроля тока
• 4 — RT/CT — установка частоты генератора
• 5 — GND
• 6 — OUTPUT — управление силовым MOSFET
• 7 — VCC
• 8 — VREF — выход опорного напряжения 5 В

Применение

• Импульсные блоки питания
• Flyback-преобразователи
• DC/DC-преобразователи
• AC/DC источники питания
• Зарядные устройства
• Сетевые адаптеры
• Промышленные источники питания
• Ремонт блоков питания
