Матричный дисплей 8х8 MAX7219

10129

Контроллер матрицы MAX7219 подключается к Arduino через интерфейс SPI. MAX7219 представляет собой драйвера дисплея. Можно подключить несколько дисплеев одновременно на шину SPI и при условии выделении сигнала CS и независимо управлять каждым дисплеем. Левая сторона модуля имеет входной порт а правая сторона выход.

Подробнее



Цена по прайсу: 1 089 тг

990 тг


Караганда:

Алматы:

Нур-Султан (Астана):


Подробнее

Arduino Max7219 Матрица 8х8 - это светодиодный дисплей 8х8 пикселей, на базе микросхемы MAX7219. Особенность этих матриц состоит в том, что их можно объединять в сегменты по нескольких модулей и собрать большое табло. Управлять arduino Max7219 можно с любого микроконтроллера Arduino, PIC, STM через последовательный интерфейс SPI.

Спецификация:

  • Размер 50х50 мм;
  • 8x8 пикселей;
  • Встроенный контроллер;
  • Интерфейс SPI;
  • Частота SPI 125 кГц.

Расположение выводов:

  • VCC → 5V;
  • GND → GND;
  • DIN → D11;
  • CS → D10;
  • CLK → D13.

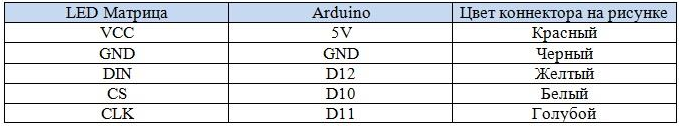

На модуле светодиодной матрицы есть два набора контактов. Есть пять контактов, которые надо подключить к соответствующим пинам Arduino. Подключаем с помощью коннекторов папа-мама:

Библиотека LedControl library была дополнена некоторыми новыми методами для упрощения отображения символов и строк. Новая версия библиотеки доступна для скачивания по ссылкам:

LedControlMS.rar

Для интегрирования библиотеки в вашу Arduino IDE:

  • распакуйте файл библиотеки, который вы только что скачали;
  • убедитесь, что вы закрыли все открытые окна Arduino IDE;
  • найди папку libraries внутри папки, где у вас установлена Arduino IDE (смотрите на рисунке ниже);
  • скопируйте разархивированную папку LedControlMS (папку со всем ее содержимым) в папку libraries.

Если все прошло хорошо, вы можете вновь открыть Arduino IDE. В меню File -> Examples должна появится вкладка под названием LedControlMS с четырьмя файлами внутри.
