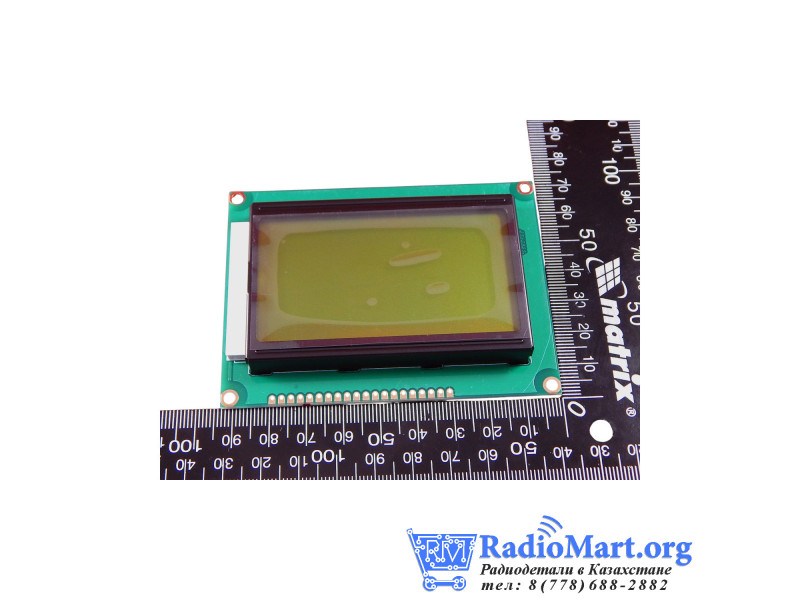

Графический LCD дисплей LCD12864 12864-5В ST7920 (Зеленый)

10503

Монохромный зеленый жидкокристаллический экран с разрешением 128×64

Подробнее



Цена по прайсу: 7 722 тг

7 020 тг


Караганда:

Алматы:

Астана:


Подробнее

Графический LCD дисплей на базе контроллера ST7920.

Режимы работы: текстовый и графический

Питание: 5В

Интерфейс подключения: SPI, параллельный

Встроенная поддержка английского шрифта (8х16 точек) в текстовом режиме. Для увеличения скорости работы в графическом режиме, рекомендуется использовать параллельный интерфейс.

Разрешение 128х64

Размер 93 х 70 х 13 мм.

Размер точки 0.48 х 0.48 мм.

Зеленая подсветка.

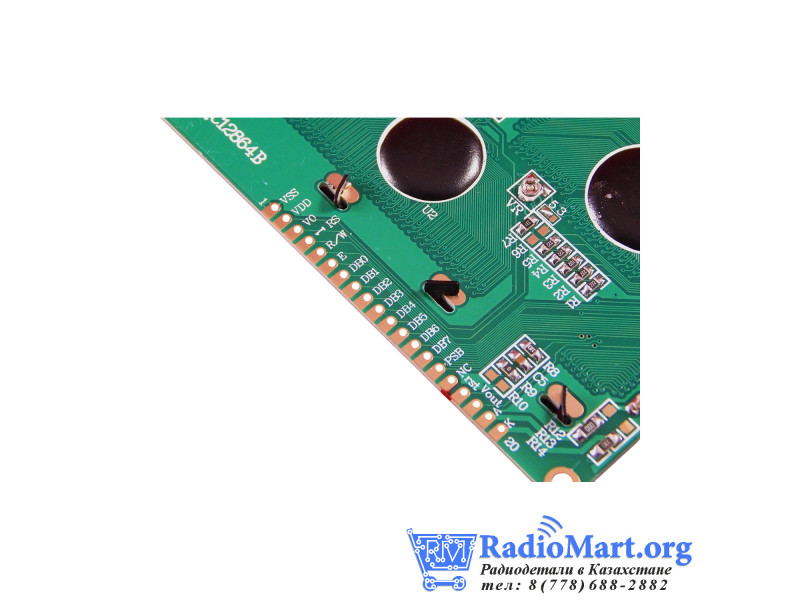

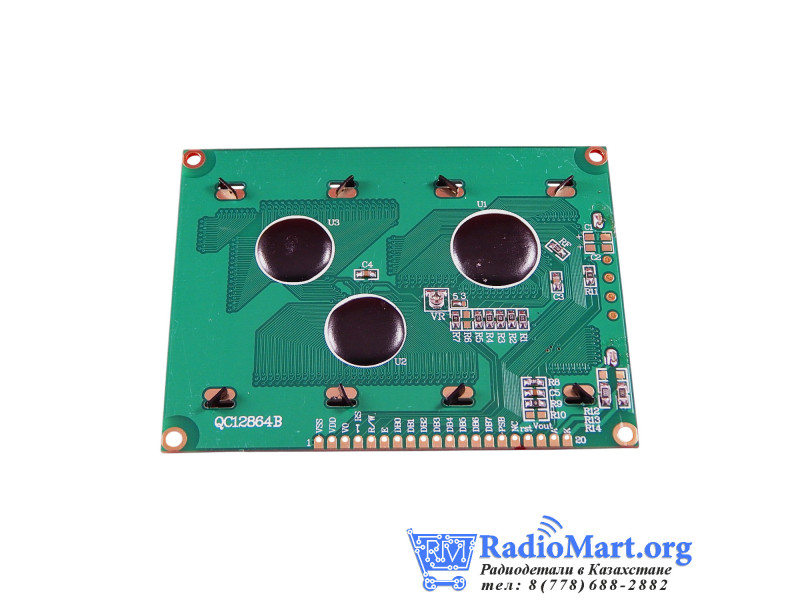

Описание параллельного интерфейса:

1

VSS

0V

общий

2

VDD

+5В

+питания

3

V0

-

регулировка контрастности

4

RS

H/L

RS=H:shows data  RS=L:controls instruction

5

R/W

H/L

R/W+H,E=H,data was read DB7-DB0

R/w=L,E=H=L:the data of DB7-DB0 was written to IR or DR

6

E

H/L

Enable pin

7-14

DB0-DB7

H/L

Data line

15

PSB

H/L

PSB=H,parallel mode,PSB=L,serial mode

16

NC

-

Empty pin

17

/RESET

H/L

Reset terminal,low level valid

18

Voult

-

Module drives voltage output terminal

19

A

+5В

+ питания подсветки

20

K

 - питания подсветки



 Последовательного интерфейса (SPI)

Pin number

definition

level

Function specification

1

VSS

0V

Power supply negative

2

VDD

+5В

Power supply positive

3

V0

-

Contrast control

4

CS

H/L

Chip selection terminal,high level valid

5

SID

H/L

Serial data input terminal

6

CLK

H/L

Serial synchronous clock

15

PSB

H/L

PSB=H,parallel mode,PSB=L,serial mode

17

/RESET

H/L

Reset terminal,low level valid

19

A

+5В

Backlight power supply positive

20

K

Backlight power supply negative


Комплект поставки и внешний вид данного товара могут отличаться от указанных на фотографиях в каталоге интернет-магазина.
