Nextion NX4832K035 3.5-дюймовый HMI-дисплей

Nextion NX4832K035 — это премиум-модуль человеческо-машинного интерфейса (HMI) с сенсорным TFT-экраном 3,5″ и интеграцией микроконтроллера, памяти и интерфейсов.Версия «Enhanced» предлагает дополнительные функции по сравнению с базовой линейкой: встроенный RTC, большее количество GPIO, расширенная память и поддержка внешней карты SD для хранения интерфейсов и данных.Подключается по последовательному интерфейсу UART (TTL-уровень), легко интегрируется с Arduino, ESP32, Raspberry Pi и другими платформами. Дизайн пользовательского интерфейса реализуется с помощью ПО Nextion Editor.

Характеристики

• Размер экрана: 3,5″
• Разрешение: 480 × 320 пикселей
• Цветовая палитра: 65 536 цветов (16-бит 5R-6G-5B)
• Сенсорный слой: резистивный (resistive touch)
• Активная область (Active Area): 85.50 мм × 54.94 мм
• Макетный размер корпуса (Layout): 100.5 мм × 54.94 мм × ≈5.45 мм
• Флеш-память: 32 МБ для хранения интерфейса, шрифтов, изображений
• EEPROM (пользовательские данные): 1 024 байта
• RAM: 8 192 байта
• Инструкционный буфер: 1 024 байта
• GPIO: восемь расширенных выводов (I0-I7) с поддержкой ввода/вывода и событий привязки; I4-I7 поддерживают ШИМ
• Слот Micro SD: поддержка до 32 ГБ, формат FAT32, используется для загрузки проекта UI или обновления прошивки

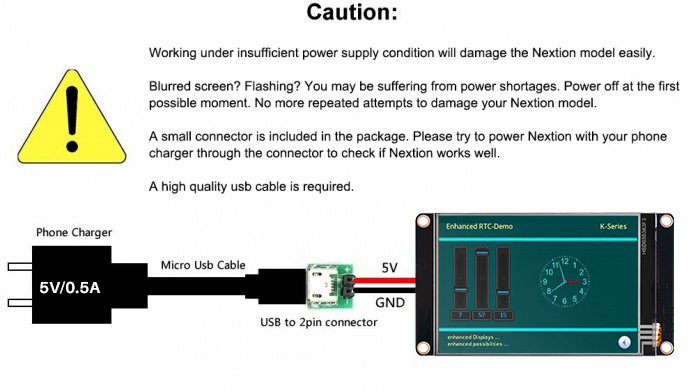

• Напряжение питания: 4.75 В (мин) … до 7 В (макс), типично 5 В DC; рекомендовано питание 5 В с током ≥ 500 мА
• Рабочий ток: при яркости на 100 % ~ 145 мА (5 В)
• Яркость подсветки: ~180 нит с регулировкой 0-100% шагом 1%
• Температура эксплуатации: –20 °C … +70 °C; температура хранения –30 °C … +85 °C
• Вес: ~48.2 г
• Серийный порт: стандартная скорость 2 400…115 200 бит/с, TTL-уровень

Применение

• Панели управления (HMI) для бытовой электроники, промышленного оборудования и IoT-устройств
• Интерфейсы «умного дома» с визуализацией состояния и сенсорными элементами управления
• Проекты с Arduino, ESP32, Raspberry Pi и др., требующие графического интерфейса
• Сенсорные дисплейные модули для автоматики, приборов измерения, контроля и управления

Комплект поставки и внешний вид данного товара могут отличаться от указанных на фотографиях в каталоге интернет-магазина.
