MCP2515 CAN Bus модуль TJA1050 приемник SPI

15537

MCP2515 – это основной контроллер, который состоит из трех основных подкомпонентов: модуля CAN, логики управления и блока SPI. Модуль CAN отвечает за передачу и прием сообщений на шине CAN. Логика управления управляет настройкой и работой MCP2515, взаимодействуя со всеми блоками. Блок SPI отвечает за интерфейс связи SPI.

Подробнее



Цена по прайсу: 1 518 тг

1 380 тг


Караганда:

Алматы:

Нур-Султан (Астана):


Подробнее

Контроллер шины CAN MCP2515 – это простой модуль, который поддерживает протокол CAN версии 2.0B и может использоваться для связи со скоростью 1 Мбит/с. Этот конкретный модуль основан на ИС контроллера CAN MCP2515 и ИС приемопередатчика TJA1050. Микросхема MCP2515 представляет собой автономный контроллер CAN и имеет встроенный интерфейс SPI для связи с микроконтроллерами. Что касается микросхемы TJA1050, она действует как интерфейс между ИС контроллера MCP2515 и физической шиной CAN.

Спецификация:

  • Поддержка CAN V2.0B до 1Мб/с
  • Поле данных: 2...8 байт
  • Напряжение питания: 5V DC
  • Рабочий ток потребления: 5mA
  • Диапазон рабочих температур: -40...80°C
  • Габариты платы: 40 x 28,5 мм

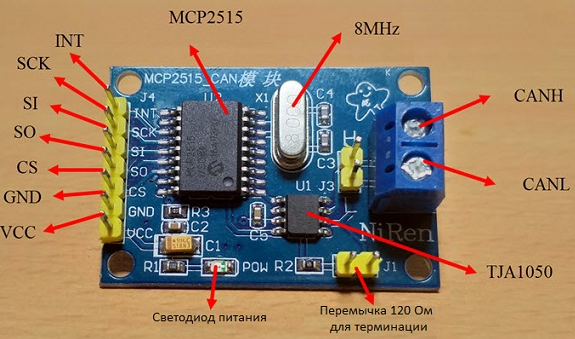

Подключение:

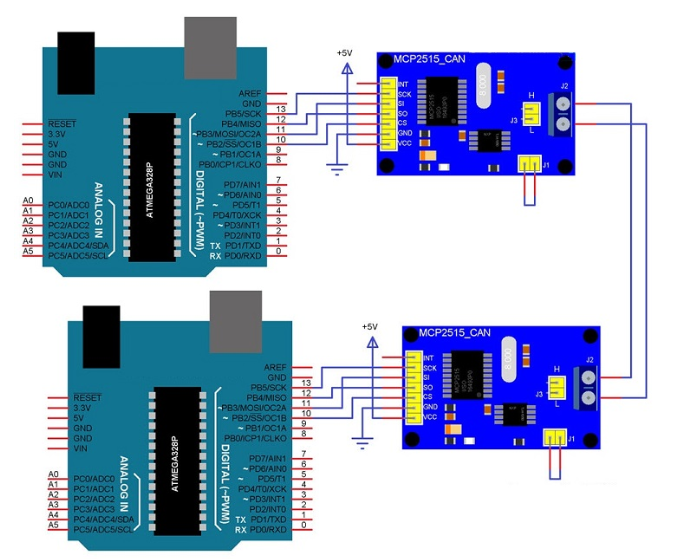

Схема подключения к Arduino:


Комплект поставки и внешний вид данного товара могут отличаться от указанных на фотографиях в каталоге интернет-магазина.
