PCF8574T I2C модуль

Основные технические характеристики:

• Количество выводов I/O: 8
• Количество выводов прерывания: 1 (с открытым стоком)
• Напряжение питания: 3.3 - 5.5В
• Максимальный ток вывода при состоянии HIGH: 300мкА
• Максимальный ток вывода при состоянии LOW: 25мА
• Ток покоя: <10мкА
• Интерфейс: I2C (100 кГц )
• I2C адрес: На выбор 8 вариантов

В свою очередь, цифровые выходы могут использоваться для управления различной периферией: светодиоды, реле модули и т.д., а режим работы в качестве цифровых входов поможет считывать состояние вывода, т.е. можно цеплять различные цифровые датчики, но самым обыденным примером является подключение и считывание состояния кнопок.

Микросхема PCF8574T позволяет контролировать 8 входов/выходов, используя всего 2 вывода на контроллере. У данной микросхемы можно задавать адрес, под которым она будет висеть на шине I2C. Всего имеется 8 вариантов адресации т.е. можно подключить 8 модулей, что в сумме позволяет нарастить 64 входа/выхода, успользуя все теже 2 вывода контроллера

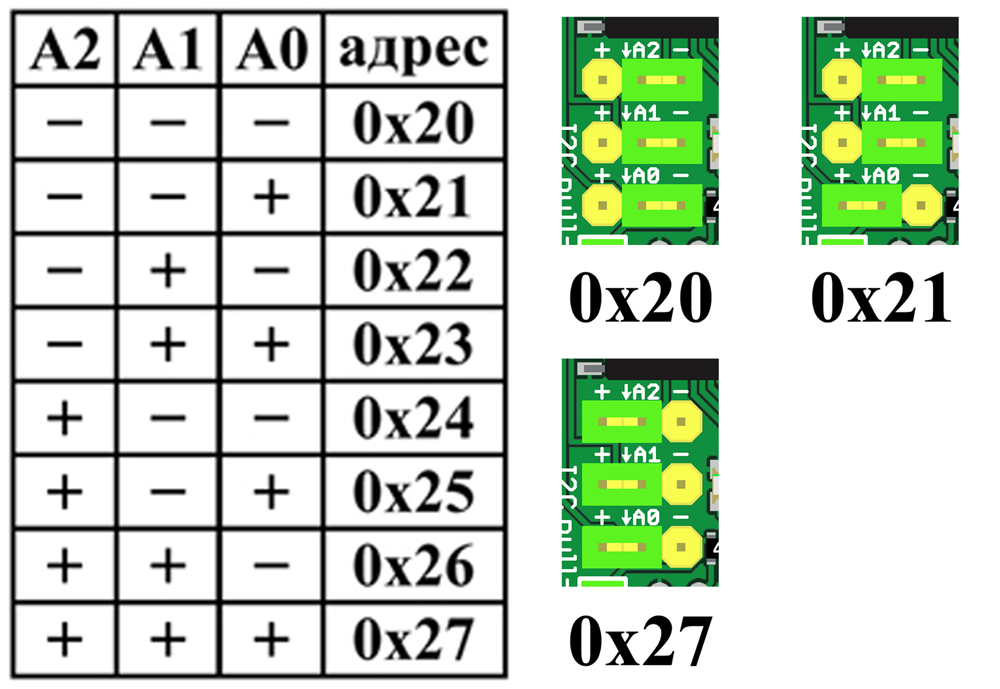

Для изменения адресации необходимо установить джамперы в нужное положение, тем самым притянуть выводы A0, A1, A2 к положительному либо отрицательному потенциалу. На плате положения промаркированы.
