EC11 Энкодер для аудиотехники

Инкрементальный энкодер - это устройство, которое преобразовывает вращательное движение вала в серию электрических импульсов, позволяющих определить направление и угол его вращения. Также, исходя из найденных величин, можно определить и скорость вращения. Основным отличием инкрементальных энкодеров от абсолютных является то, что они могут сообщать лишь о величине изменения их положения, а не об абсолютном своем состоянии. Самым популярным примером использования инкрементального энкодера в повседневной жизни, является ручка регулировки громкости автомобильной магнитолы.

Технические характеристики:

• Длина вращающейся части вала : прибл . 12мм;
• Полная длина вала : ~ 20мм;
• Диаметр вала: ~ 6мм;
• Размер ( Д х Ш x В) : прибл . 15 х 15 х 30 мм;
• Выход: 2 -битный код Грея;
• Closed Circuit сопротивление(MAX): 3 Ом;
• Макс. ток: 10 мА при 5 В постоянного тока;
• Диапазон рабочих температур: от -30℃ до +70℃;
• Диапазон температур хранения : от -40℃ до +85℃;
• Количества циклов вращения(MIN): 30000;
• Количество циклов переключения(MIN): 20000.

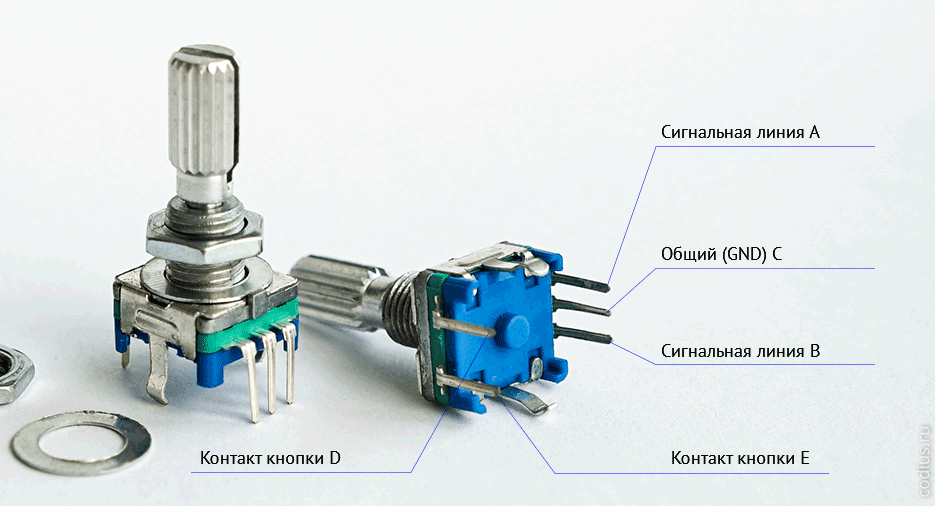

Подключение:

Обзор товара:

• Часть 1

• Часть 2

Ссылка на статью.

Устранение дребезга.
