SKR v1.3 плата BIGTREETECH

Артикул 15185

Плата SKR v1.3 BIGTREETECH серии LPC1768 с 32 битной системой. Основная плата SKR, особенно подходит для малых и средних принтеров. ARM-класс Cortex-M3 серии LPC1768 с 32 битной системой.

Подробнее

Этого товара нет в наличии

Удалите этот товар из моего избранного
Добавьте этот товар к моему избранному
Скачать коммерческое предложение

Характеристики

Тип продукции	Плата BIGTREETECH
Микроконтроллер	ARM Cortex-M3
Рабочее напряжение, В	12/24 В
Рабочий ток, А	от 5 до 15 A

Подробнее

Плата контроллера является сердцем любого 3D-принтера и отвечает за управление такими компонентами, как экструдер, нагретый слой, двигатели и датчики. Быстро развивающиеся платы контроллеров 3D-принтеров расширяются, предлагая невероятные возможности. Значительно улучшена производительность мастер-чипа ARC-класса Cortex-M3 серии LPC1768 с 32-разрядной основной частотой 100M, оснащенного высокомодульной прошивкой с открытым исходным кодом Smoothieware, удобной для пользователей DIY и вторичной разработки, не беспокойтесь о невозможности освоить основной код забот. SKR V1.3 поддерживает Disdplay: 2,8-дюймовый, 3,5-дюймовый цветной сенсорный экран, поддержка экрана LCD12864. а так же поддержка экрана LCD2004; Заводская материнская плата оснащена прошивкой для тестирования, которую может применять для управления 3D-принтером и печати или можно перепрошить другую самостоятельно.

Характеристики:

Микропроцессор: процессор ARM Cortex-M3;
Входное напряжение: DC12V-DC24V 5A-15A;
Драйвер двигателя: поддерживает TMC2130SPI, TMC2208UART;
Интерфейс привода двигателя: X, Y, Z, E0, E1, пять каналов (каждый канал имеет повторно расширяемый интерфейс), до 256 делений;
Интерфейс датчика температуры: TH0, TH1, TB, 3 канала 100 K NTC (тепловое сопротивление);
Интерфейс связи ПК: квадратный USB, легко подключается и отключается, скорость передачи данных 115200;
Поддержка формата файла: g-код;
Структура машины поддержки: XYZ, delta, kossel, Ultimaker, corexy;
Рекомендуемое программное обеспечение: Cura, Simplify3D, pronterface, Repetier-host, Makerware.

Особенности:

Мастер-чип ARC-класса Cortex-M3 серии LPC1768 с 32-битной основной частотой 100M Может быть значительно улучшен;
Оснащен высокомодульной прошивкой с открытым исходным кодом Smoothieware, удобной для пользователей DIY и вторичной разработки, не беспокойтесь о невозможности освоить основной код забот;
Используя мощные инструменты разработки, интегрированная среда разработки Keil MDK: поддержка онлайн-отладки, более полезная для разработки продукта и оптимизации производительности, использование разработки на языке C, низкий порог разработки.
Проводка печатной платы является строгой и красивой и специализируется на оптимизации рассеивания тепла.
Использование выделенного чипа питания для поддержки потребляемой мощности 12-24В;
Приемлемый вход 24 В, ток парника может быть уменьшен до 1/4 при той же мощности, что эффективно решает проблему нагрева трубки парника MOS;
Дисплей поддержки: 2,8-дюймовый, 3,5-дюймовый цветной сенсорный экран, LCD12864 экран, LCD12864;
Система поддерживает китайский упрощенный китайский, английский и другие языки, которые можно переключать самостоятельно;
Обновите прошивку с помощью SD-карты, с которой легко и удобно работать;
Используйте файл конфигурации для установки режима тока возбуждения, избегайте ручной регулировки тока, чтобы привод горелки был удобным, безопасным и надежным;
Высокопроизводительная трубка MOSFET для лучшего отвода тепла;
Вспомогательные функции: возобновление без отслеживания после отключения питания, разрядки накаливания и автоматического выключения.

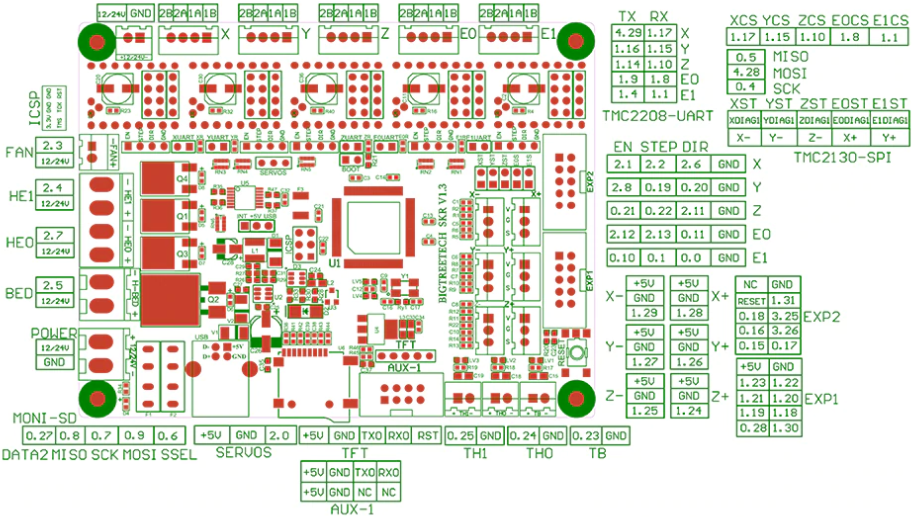

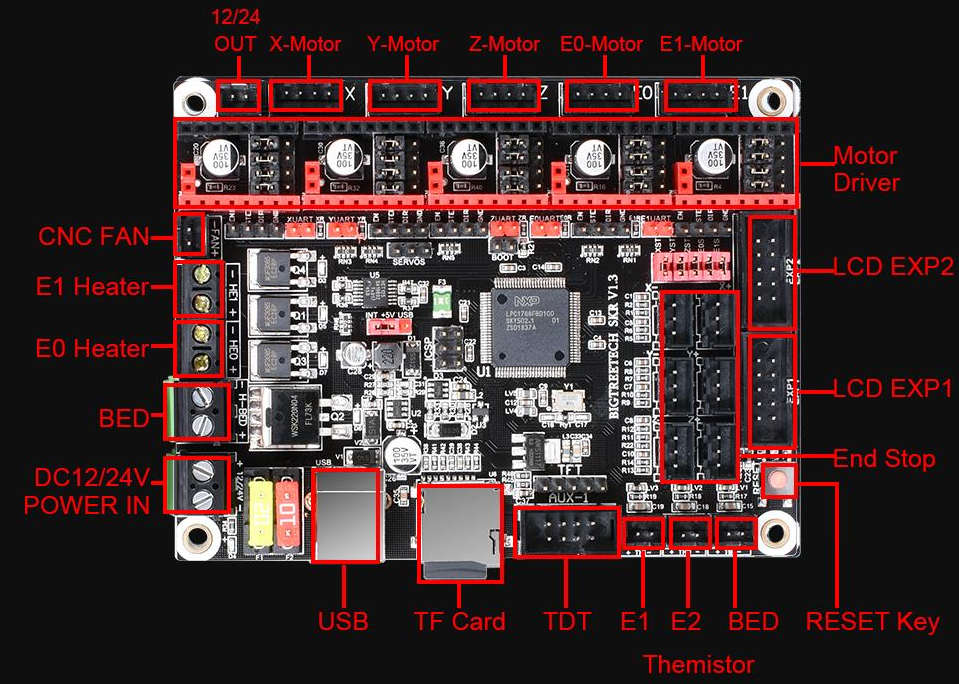

Схема платы:
