Плата управления 3D принтером, MKS Gen-L V2.0

Спецификация:

• Наименование: MKS Gen-L;
• Размер: 110 x 84 мм;
• Напряжение (DC): 12/24 V;
• Экструдер: E1, E2;
• Датчик/Сенсор*3: NTC 100K;
• N ° FAN: 1;
• Термопара: AD597/PT100;
• Версия: 2.0;
• Процессор: Mega2560 16 Mhz 8-bit;
• Драйвер: CH340;
• Машина доступа: XYZ, Delta, i3, corexy, etc;
• Поддержка шагового драйвера: A4988, 8825, TMC2130/2208/2209, LV8729, TB6600;
• Совместимый дисплей: LCD2004, LCD12864, MKS TFT, OLED;
• Программное обеспечение: Simplify3D, KISSlicer, Cura, Repetier-host;
• Файл формат: G-код.

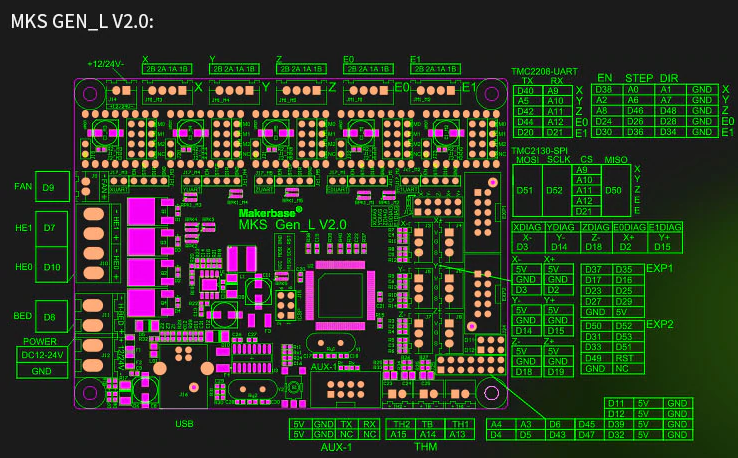

Разводка выводов:

Подключение шаговых двигателей:

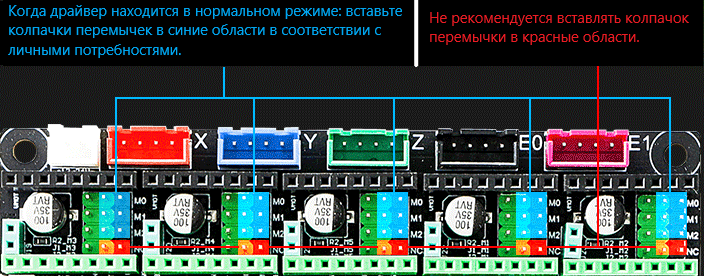

1)Стандартный режим работы:

Когда driver находится в нормальном режиме (например, A4988, LV8729, TB67S109), микрошаг можно регулировать с помощью перемычек. Вставьте колпачки перемычек на правую сторону черных контактных зон (M0, M1, M2), чтобы настроить микрошаг в соответствии с личными потребностями.

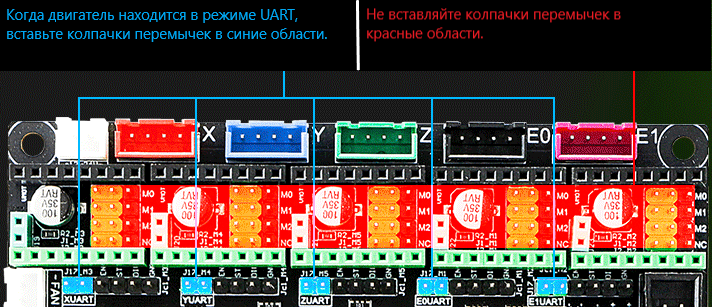

2)Режим UART

Когда двигатель находится в режиме UART, текущий и рабочий режимы могут быть настроены непосредственно через прошивку marlin.
Подключение происходит следующим образом:

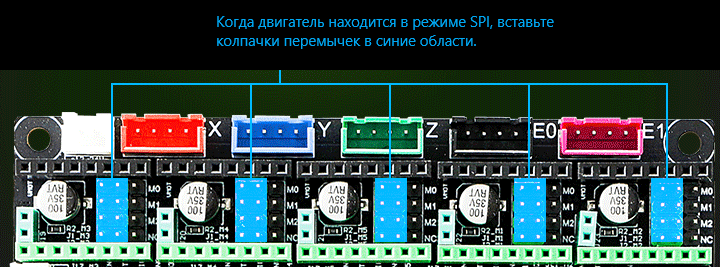

3)SPI режим:

Благодаря особой конструкции материнской платы, TMC2130 или другим типам накопителей не требуется проводная перемычка, просто вставьте перемычки колпачков на материнскую плату как показано на рисунке ниже:

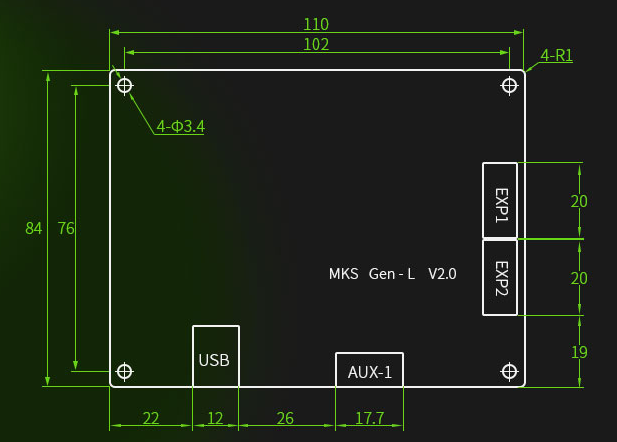

Габариты:
