BIGTREETECH SKR V1.4 Turbo плата управления 3D принтера , 32 битная,

Материнская плата BIGTREETECH SKR V1.4 Turbo – 32-битный контроллер для полноценного управления 3D-принтером оптимизирован и модернизирован с учетом выявленных недостатков версии V1.3 и предназначен для построения 3D-принтеров малого и среднего размера. Плата удобна своими возможностями и совместимостью с большим количеством драйверов шаговых двигателей а производительный микроконтроллер сводит все задержки при вычислениях к минимуму.

Особенность:

• Увеличение количества выводов на вентиляторы, в том числе с ШИМ регулировкой.
• Возможность подключения двигателей с замкнутым контуром управления положением.
• Параллельное подключение двух двигателей по оси Z к одному драйверу ШД.
• Возможность подключения RGB-ленты с поддержкой Neopixel.
• Возможность установить целый набор модулей, разработанных под эту плату или совместимых с ней.
• Доработка разъемов для термисторов для повышения точности и стабильности показаний температуры.

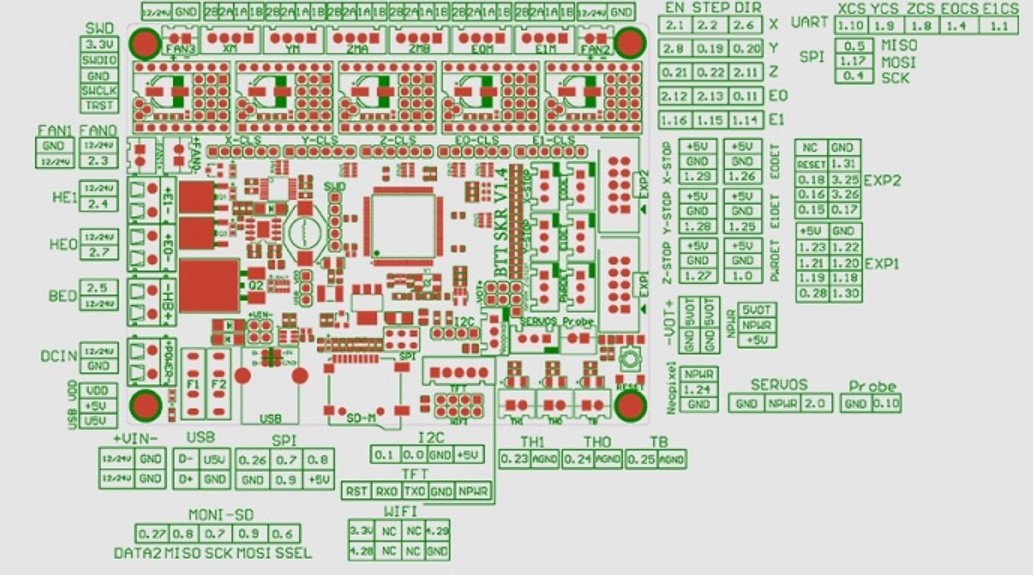

Расположение контактов:

Спецификация:

• Процессор: ARM cortex-M3 CPU 120Mhz;
• Входящее напряжение: DC12V-DC24V, 5A-15A;
• Поддерживаемые дисплеи: TFT2.4, TFT3.5, TFT2.8, 2004LCD, 12864LCD и др.;
• Поддерживаемые драйвера шаговых двигателей: TMC2208/TMC2209/TMC2130/TMC2100/ST820/A4988/DRV8825/LV8729;
• Количество подключаемых шаговых двигателей: 6шт X, Y, Z1, Z2, E1, E2. Z1 и Z2 подключаются параллельно к одному драйверу ШД;
• Режим работы шаговых двигателей: все драйвера - STEP/DIR, TMC2209/TMC2208-UART, TMC2130-SPI;
• Подключение терморезисторов: 3шт - TH0, TH1, TB;
• Поддерживаемые механики: XYZ, Дельта, Kossel, Ultimaker, CoreXY;
• Размеры: 110*85мм;
• Установочные размеры: 102*76;
• Возможность простого подключения Wi-Fi ESP01S;
• Возможность подключения RGB-ленты;
• 4-х слойная плата для эффективного рассеивания тепла.

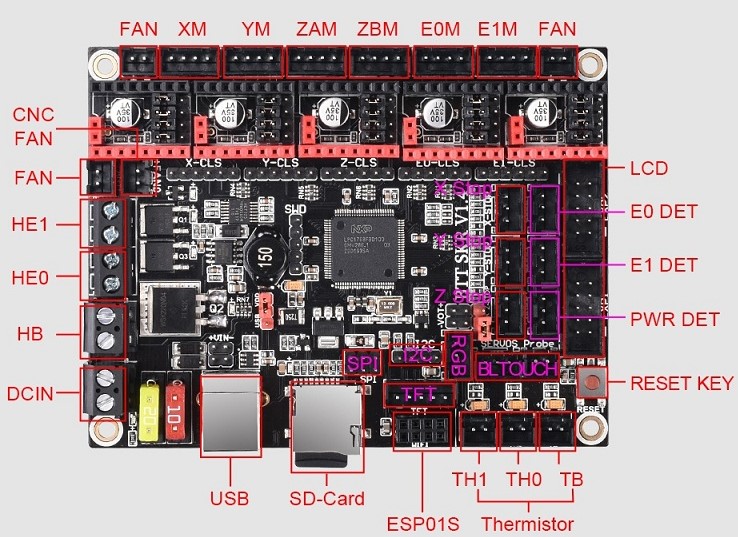

Подключение к плате:

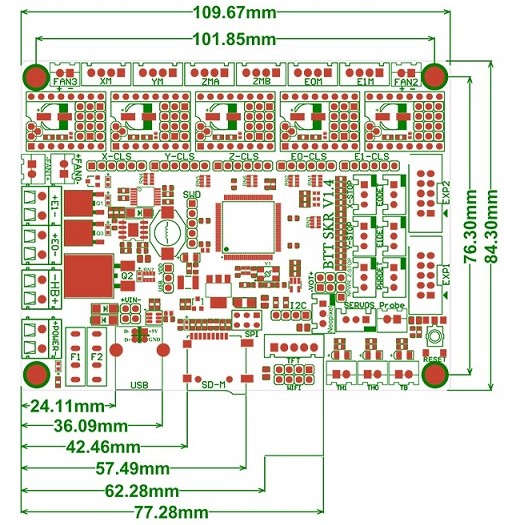

Габариты:

FAQ:

• Данные по настройке
