Плата управления 3D принтером, MKS Gen-L V2.1

В материнскую плату интегрированы надежные транзисторы MOSFET повышенной мощности, поэтому они сильно не нагреваются в процессе работы. Эффективное рассеивание тепла обеспечивается четырехслойной печатной платой с алюминиевым экраном. В зависимости от типа оборудования, можно использовать питание с напряжением 12 и 24 В. В плату встроены фильтры, снижающие помехи, что обеспечивает хорошее качество микрошаговой печати.

Все порты и функциональные элементы платы MKS Gen-L 2.1 расположены с учетом эргономики сборки принтера. Это позволяет безопасно и удобно расположить провода. После подключения всего внешнего оборудования, разработчик получает доступ ко всем портам и регуляторам. Для удобства коммуникации разъемы выполнены в разных цветах.

Преимущества:

• Вместо двух плат мы имеем одну аккуратную плату управления;
• Можно подключить источник питания 24 В;
• В следствии высокого напряжения питания, Ваш нагревательный стол будет греться быстрее.
• Поставлены более мощные MOSFET по сравнении с Ramps 1.4;
• Плата управления поддерживает драйвера шаговых двигателей  A4988, Drv8825, TB6600, TMC2100, TMC2208, TMC2130;
• Дисплей Вы сможете без проблем подключить напрямую к плате, не используя дополнительный шилд.

Спецификация:

• Напряжение питания логической части: 5 В;
• Напряжение питания кулеров: 12 - 24 В;
• Напряжение питания хотэндов: 12 - 24 В;
• Максимальный суммарный ток двигателей: 5 А;
• Микроконтроллер: Atmel ATMega2560;
• Поддержка драйверов: A4988, DRV8825, TMC2100 и LV8729;
• Вес: 120 г.

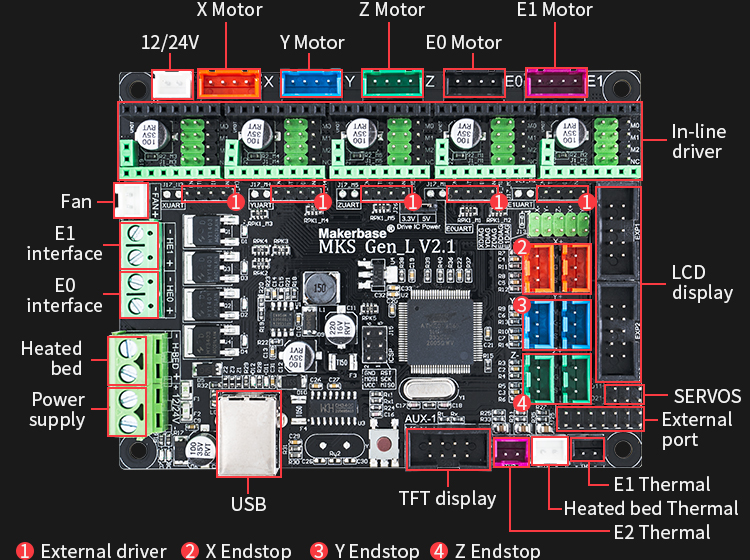

Подключение:

FAQ:

• GitHub
• WiKi

Комплектация:

• MKS GEN-L v2.1: 1 шт;
• Перемычка: 30 шт;
• USB Кабель A - B 50 см: 1  шт.

Комплект поставки и внешний вид данного товара могут отличаться от указанных на фотографиях в каталоге интернет-магазина.
