MKS MINI 12864 V3 ЖК-дисплей

MKS Mini12864 - миниатюрный  дисплей формата 12864. Функционал знаком всем печатникам, совместим с любой платой. Приятный бонус - программная настройка цвета подсветки. Подключение к плате элементарное: через разъемы EXP1 и EXP2. Разъем для карты располагается сверху.

FAQ:

• GitHub

Спецификация:

• Напряжение питания (В): 5
• Логический уровень SD-карты: 3,3 В / 5 В
• Разрешение (пикс): 128×64
• Размеры (мм): 106.6×60
• Расстояние между монтажными отверстиями (мм): 93×41
• RGB подсветка

Комплектация:

• 1 × ЖК-дисплей MKS Mini 12864 LCD;
• 2 × соединительный кабель.

Полезное:

• Код в Marlin для активации дисплея (Configuration.h): #define MKS_MINI_12864_V3;
• Код в Marlin для активации RGB-подсветки (Configuration.h): #define NEOPIXEL_LED.

Важно!

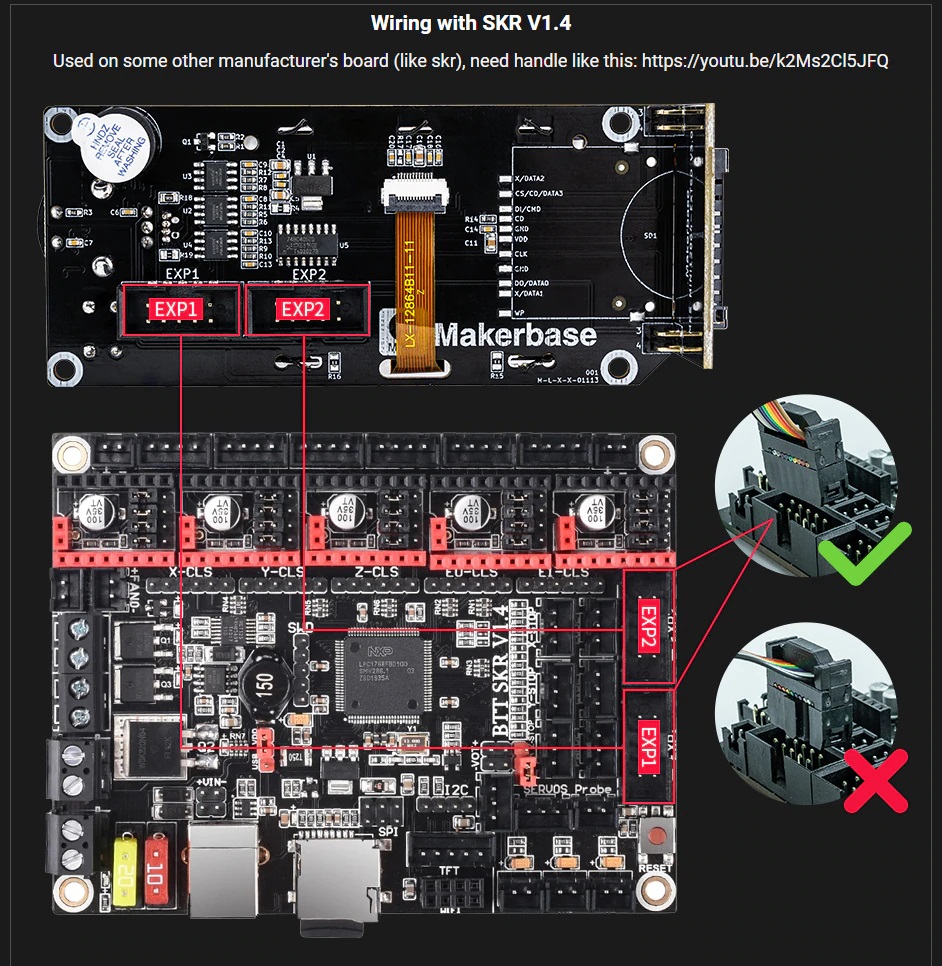

Обратите внимание на то, как устанавливается дисплей на платы от BigTreeTech (SKR): необходимо перевернуть коннекторы.

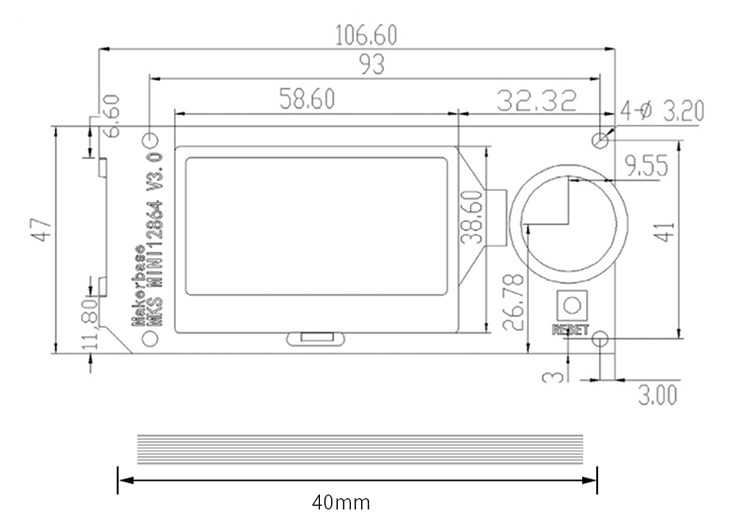

Габариты:

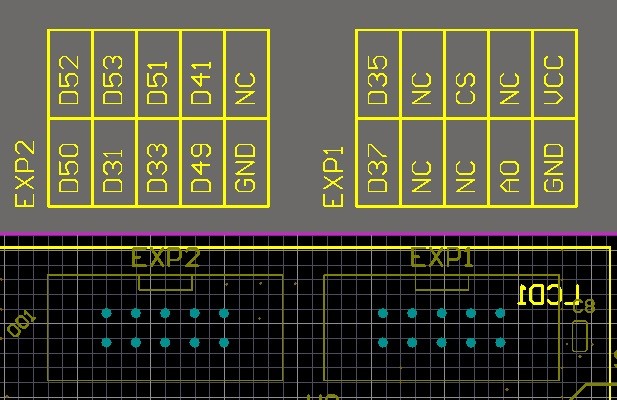

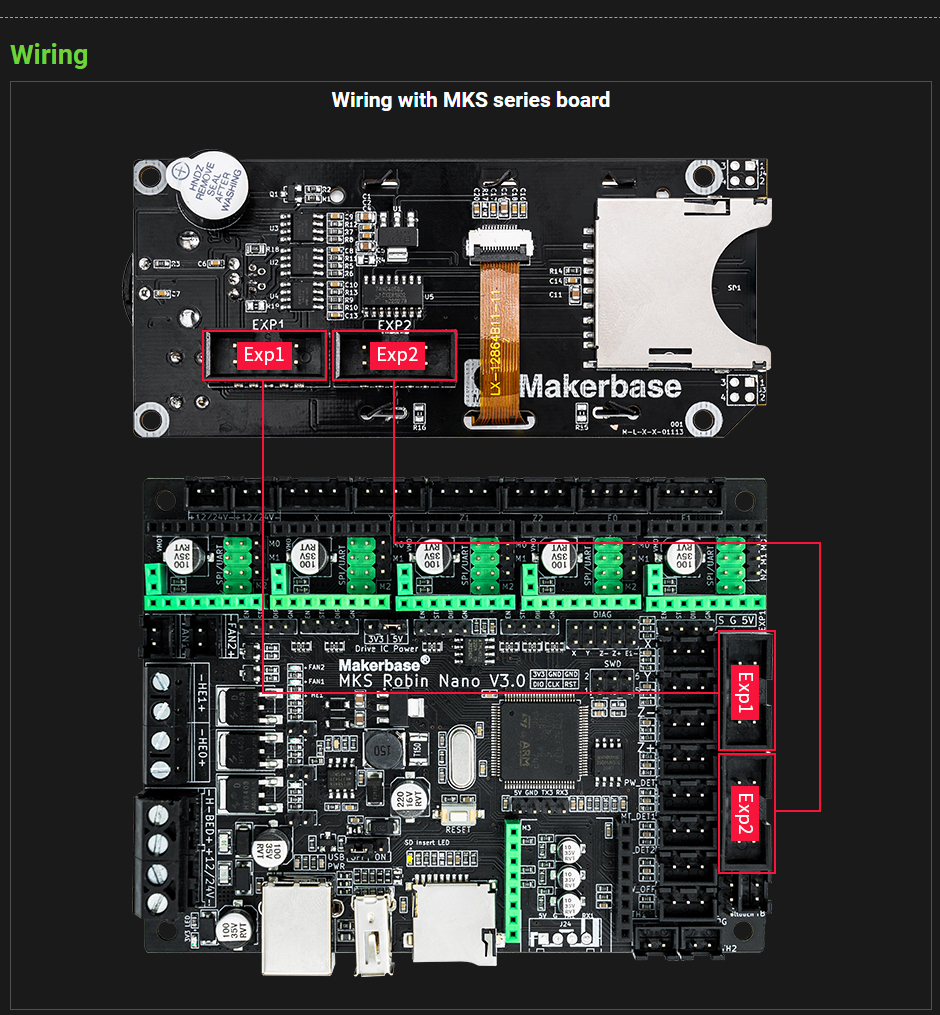

Подключение:

Комплект поставки и внешний вид данного товара могут отличаться от указанных на фотографиях в каталоге интернет-магазина.
