Планетарный двигатель постоянного тока WS-38GX3650R, 24В, 20 Вт, 585 Об/м

Планетарный мотор-редуктор может работать с высоким КПД, упрощает монтаж, обеспечивает высокий крутящий момент в компактном корпусе, широкий диапазон передаточного числа для широкого применения. Особенно он идеально подходит для непостоянной или продолжительной работы в тяжелых условиях.

Внимание!

Важно понимать, что изменение полярности цепи может привести к повреждению схемы или подключённых устройств, поэтому необходимо следовать инструкции подключения. Белый, синий и желтый кабеля нельзя подключать к источнику питания если они не используются. В таком случае их следует оставлять неподключенными!

* FG линия - это плавающая земля.

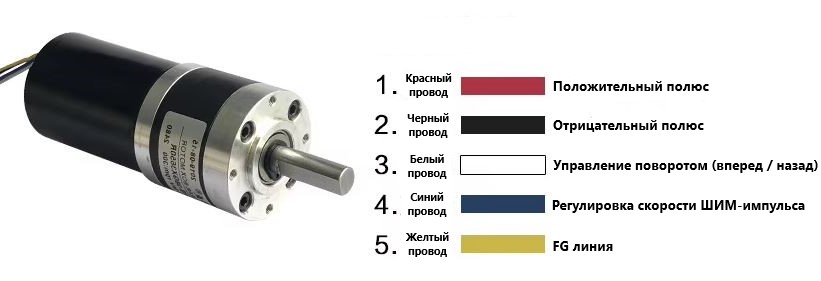

Подключение:

• Метод обратной проводки двигателя: красный провод к положительному полюсу, черный провод к отрицательному полюсу.
• Для движения вперед нужно: красный провод подключить к положительному источнику напряжения, а черный и белый провода одновременно подключить к отрицательному источнику напряжения.
• Для движения назад нужно: красный провод подключить к положительному источнику напряжения, а черный и синий провода одновременно подключить к отрицательному источнику напряжения.

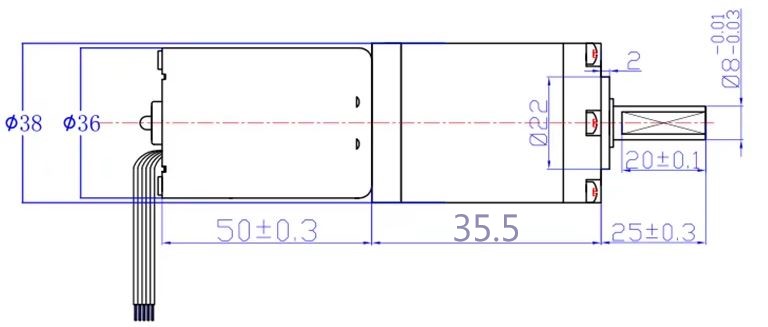

Габариты:

Комплект поставки и внешний вид данного товара могут отличаться от указанных на фотографиях в каталоге интернет-магазина.
