Программатор ST-Link V2 stlink mini STM8STM32

ST-LINK V2 mini – это внутрисхемный программатор для микроконтроллеров серии STM8 и STM32 производства фирмы STMicroelectronics. Отладчик подключается к отладочным платам посредством стандартного JTAG/SWD интерфейса на базе ядра STM32 или посредством SWIM-интерфейса для STM8. Подключение к компьютеру осуществляется через порт USB. Контакты программатора: RST, SWDIO, GND, SWIM, SWCLK, 3.3V, 5.0V.  Отладчик работает в полноскоростном (FS) режиме. Доступны стандартные функции отладки: пошаговое выполнение программы, точки останова, просмотр переменных и регистров и так далее ST-LINK/V2 mini имеет обновляемое firmware для расширения списка совместимых МК. Режим обновления ПО - автоматический. Изделие поддерживается широким спектром программных средств, среди которых интегрированные среды разработки IAR, Keil, ATOLLIC, а также утилиты STM.

Особенность:

• Поддержка контроллеров STM32 с отладочным интерфейсом SWD;
• Поддержка контроллеров STM8 с отладочным интерфейсом SWIM;
• Поддержка ПО:
  • ST - LINK Utility 2.0 или выше
  • STVD 2 или выше
  • STVP 3.2.3 или выше
  • IAR EWARM V6.20 или выше
  • IAR EWSTM8 V1.30 или выше
  • KEIL RVMDK V4.21 или выше
• Поддержка автоматической смены прошивки;
• Увеличенная мощность выходного сигнала 5В;
• Алюминиевый защитный корпус.

Спецификация:

• Диапазон напряжений SWD: 1.65V - 3.6V;
• Диапазон напряжений SWIM: 1.65V - 5.5V;
• Поддержка SWV: Нет;
• Отладочные интерфейсы: 2;
• LED индикатор: Двухцветный LED;
• Предохранитель: Да.

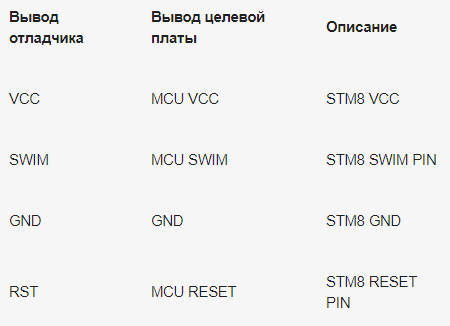

Подключение к приложению на STM8 через SWIM интерфейс:

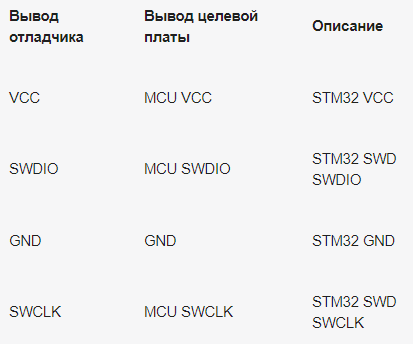

Подключение  к приложению на STM32 через SWD интерфейс:
