Вычислительный модуль Raspberry Pi Compute Module 5, 4GB RAM, 32GB eMMC

Raspberry Pi Compute Module 5 - это новый вычислительный модуль от компании Raspberry Pi Fundation, основой которого является четырехъядерный, 64-битный процессор Broadcom BCM2712 Arm Cortex-A76 (Armv8) SoC. В сравнении со своим предшественником, новый вычислительный модуль имеет большую вычислительную мощность и скорость обработки данных: процессор быстрее в 2-3 раза, ОЗУ быстрее в 3-4 раза. Вычислительные модуля в основном разработаны для решения задач промышленного сектора, но также он найдет свое применение и в изделиях многих энтузиастов.

Модуль подключается к несущей плате все теми же двумя разъемами высокой плотности (100 контактов на разъем) из семейства Hirose DF40 (Board-to-Board Connectors). Это делает новый вычислительный модуль физически совместимым с несущими платами разработанными для Compute Module 4. Но следует учитывать, что CM4 и CM5 имеют некоторые отличия в распиновке.

Внимание!

Различия в распиновке между модулями CM4 и CM5 описаны в документации , начиная со страницы 38.

FAQ:

• Wiki;
• BCM2712.

Спецификация:

• Процессор: четырехъядерный, 64-битный Broadcom BCM2712 Arm Cortex-A76 (Armv8) SoC @ 2.4 ГГц;
• Оперативная память: 4GB LPDDR4-4267 SDRAM с ECC;
• Хранилище: 32Гб eMMC;
• WiFi: 2.4 ГГц, 5.0 ГГц, IEEE 802.11 b/g/n/ac (возможность переключения между встроенной и внешней антенной);
• Bluetooth: 5.0, BLE;
• Ethernet: Gigabit Ethernet PHY с поддержкой IEEE 1588
• 1 × PCIe x1 root complex, Gen 2 (5 Гбит/с)
• 1 × порт USB 2.0
• 2 × порта USB 3.0, поддерживающие одновременную работу на скорости 5 Гбит/с
• GPIO:
• - до 30 × GPIO, (поддержка логических уровней 1.8 В и 3.3 В);
• - до 5 × UART;
• - до 5 × I2C;
• - до 5 × SPI;
• - 1 × интерфейс SDIO;
• - 1 × DPI (параллельный RGB-дисплей);
• - 1 × I2S;
• - до 4 x каналов PWM;
• - до 3 x выходов GPCLK;
• - 2 x порта HDMI 2.0 (поддерживает до 4Kp60 на обоих портах одновременно);
• - 2 x 4-полосных порта MIPI, поддерживающих как DSI (порт дисплея), так и CSI-2 (порт камеры);
• - 1 x SDIO 2.0 (CM5 Lite);
• OpenGL ES 3.1, Vulkan 1.2;
• Декодер 4Kp60 HEVC;
• Габариты: 55х40х4.7 мм;
• Монтажные отверстия под винты М2.5.

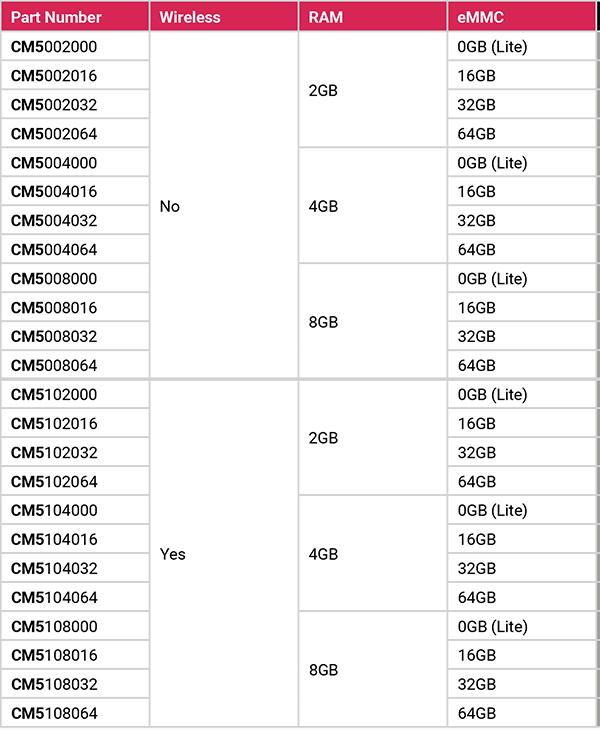

Таблица соответствия номера по каталогу производителя и моделями:
