Реле SONGLE SRD-05VDC-SL-C, 5В DC, до 10A, 5pin
10084
Реле — элемент автоматических устройств, который при воздействии на него внешних физических явлений скачкообразно принимает конечное число значений выходной величины.
- Удалите этот товар из моего избранного
- Добавьте этот товар к моему избранному
- Скачать коммерческое предложение
Характеристики
| Тип реле | Электромеханическое реле |
| Способ управления | Катушка |
| Напряжение управления | 5 В Постоянный ток (DC) |
| Ток нагрузки | 10 А |
| Напряжение нагрузки | 0–30 В до 10 А Постоянный ток (DC) 0–250 В до 10 А Переменный ток (AC) |
| Схема контактов | 1 переключающий (SPDT) |
| Количество каналов | 1 |
| Тип монтажа | На плату |
| Опторазвязка | Нет |
| Тип продукции | Реле электромагнитное |
| Сопротивление обмотки, Ом | 70 Ом |
| Ток питания обмотки | постоянный |
| Классификация реле по начальному состоянию | моностабильное |
| Поляризация | нейтральное |
| Количество обмоток | 1 |
Подробнее
Чтобы обеспечить безопасность переключения компонентов между собой, требуется установить реле. Оно компактно умещается на плату и находится в защитном корпусе, который выдерживает высокие рабочие температуры. Реле SONGLE предназначено для установки на плату, чтобы управлять одной контактной группой. Максимальное коммутируемое напряжение составляет 250V, а ток – 10А. Модуль работает от напряжения 5V как в режиме питания, так и в режиме переключения.
Примеры использования:
- Системы автоматики и связи.
- В автомобилях.
- Офисная и бытовая техника.
- Электронная аппаратура.
Спецификация:
- Номинальное рабочее напряжение катушки: 5 В;
- Номинальный рабочий ток катушки: 71,4 мА;
- Сопротивление катушки: 70 Ом;
- Потребляемая мощность: 0,36 Вт;
- Максимальный коммутируемый ток: 10 А;
- Максимальное коммутируемое напряжение (пост.): 30 В;
- Максимальное коммутируемое напряжение (перемен.): 250 В;
- Время срабатывания реле при включении: до 10 мс;
- Время срабатывания реле при выключении: до 5 мс;
- Скорость переключений: до 300 операций / мин (мех.), до 30 операций / мин (эл.);
- Рабочая температура: от -25°C до +70°C.

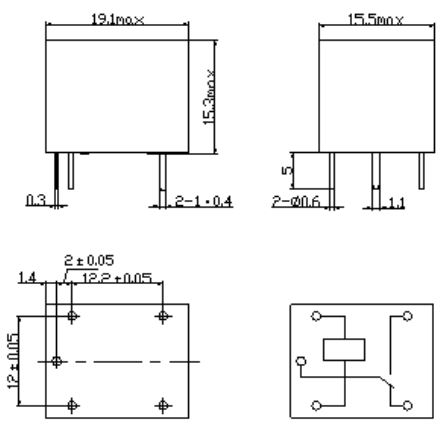

Габариты:
Комплект поставки и внешний вид данного товара могут отличаться от указанных на фотографиях в каталоге интернет-магазина.
