Производитель: WRG (Wangrong)

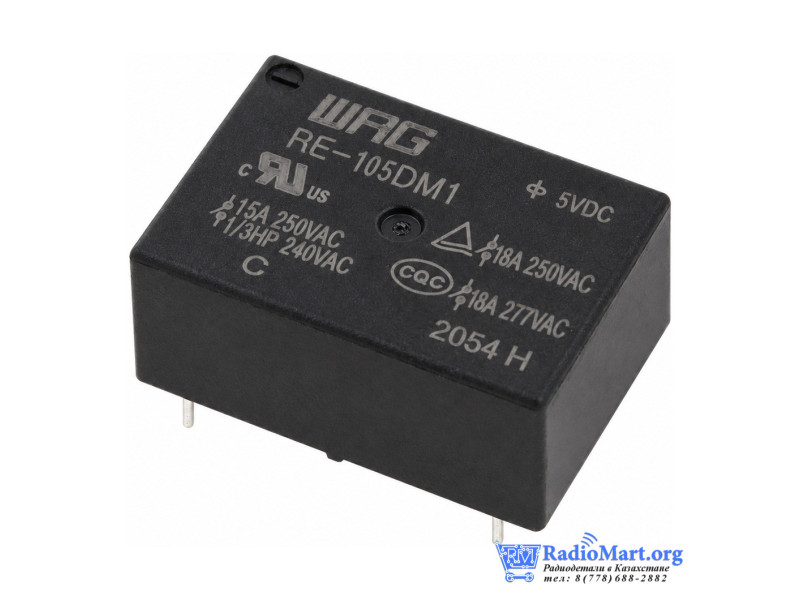

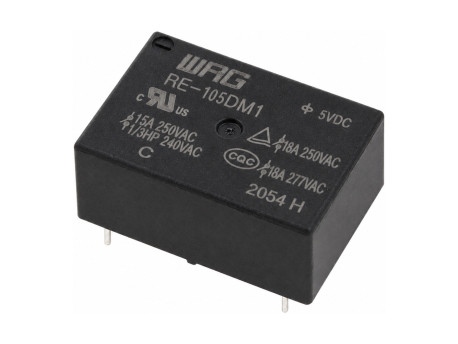

Реле RE-105DM1, 5 VDC, SPST-NO, 15 A/250 VAC, 4 вывода
19131
WRG (Wangrong) RE-105DM1 — силовое электромагнитное реле с катушкой 5 VDC и одним нормально разомкнутым контактом 1 Form A (SPST-NO). По спецификации производителя контакт рассчитан на 15 А при 250 VAC для резистивной нагрузки; реле имеет 4 вывода, сопротивление катушки 125 Ом и предназначено для монтажа на печатную плату.
- Удалите этот товар из моего избранного
- Добавьте этот товар к моему избранному
- Скачать коммерческое предложение
Характеристики
| Тип реле | Электромеханическое реле |
| Способ управления | Катушка |
| Напряжение управления | 5 В Постоянный ток (DC) |
| Ток нагрузки | 15 А |
| Напряжение нагрузки | 0–250 В до 15 А Переменный ток (AC) |
| Схема контактов | 1 нормально разомкнутый (NO) |
| Количество каналов | 1 |
| Тип монтажа | На плату |
| Опторазвязка | Нет |
| Тип продукции | Реле электромагнитное |
| Производитель | WRG (Wangrong) |
| Тип корпуса | PCB, Through Hole, 4 вывода |
| Тип подключения | Контакты для пайки |
| Ток обмотки | 40 мА |
| Мощность, Вт | 0.2 Вт |
| Сопротивление обмотки, Ом | 125 Ом |
| Износостойкость | ≥100000 электрических; ≥1000000 механических циклов |
| Время отпускания (max) | 10 мс |
| Время срабатывания, мс | 20 мс |
| Время возврата, мс | 10 мс |
| Рабочая температура, °C | от -40°C до +125°C |
| Габариты | 23×16.1×10.6 мм |
| Вес | 9 г |
| Ток питания обмотки | постоянный |
Подробнее
WRG (Wangrong) RE-105DM1
RE-105DM1 — электромагнитное силовое реле производства Wangrong Electronics (Shenzhen) / WRG. Оно предназначено для коммутации нагрузки управляющим напряжением 5 VDC и выполнено в выводном корпусе для установки на печатную плату.
Контактная группа и коммутация
- Контактная схема: 1 Form A, SPST-NO, один нормально разомкнутый контакт
- Номинальная контактная нагрузка: 15 А при 250 VAC, резистивная нагрузка
- Максимальный коммутируемый ток по каталогам JLCPCB/LCSC: 16 А
- Начальное сопротивление контактов: не более 100 мОм при DC 6 В / 1 А
- Сопротивление контактов после испытания ресурса: не более 500 мОм при DC 6 В / 1 А
- Материал контактов: серебряный сплав
- Количество выводов: 4
Катушка
- Номинальное напряжение катушки: 5 VDC при 20 °C
- Номинальная мощность катушки: 0.2 Вт при 20 °C
- Сопротивление катушки: 125 Ом ±10% при 20 °C
- Номинальный ток катушки: 40 мА ±10% при 20 °C
- Напряжение срабатывания: не более 3.75 VDC при 20 °C
- Напряжение отпускания: не менее 0.25 VDC при 20 °C
- Максимальное длительно прикладываемое напряжение к катушке: 7.75 VDC, 155% от номинального
Быстродействие и ресурс
- Время срабатывания: не более 20 мс при номинальном напряжении
- Время отпускания: не более 10 мс при номинальном напряжении
- Максимальная частота переключений без нагрузки: 300 операций/мин
- Максимальная частота переключений при номинальной нагрузке: 6 операций/мин
- Электрический ресурс: не менее 100000 циклов при 15 А / 250 VAC, резистивная нагрузка
- Механический ресурс: не менее 1000000 циклов без нагрузки
Изоляция и условия эксплуатации
- Сопротивление изоляции: не менее 1000 МОм при 500 VDC
- Электрическая прочность между разомкнутыми контактами: 1000 VAC, 50/60 Гц, 1 мин
- Электрическая прочность между катушкой и контактами: 2000 VAC, 50/60 Гц, 1 мин
- Рабочая температура: от -40 до +105 °C, без конденсации
- Рабочая влажность: 20–85% RH, без конденсации
- Масса: 9 г
- Монтаж: Through Hole, пайка на печатную плату
- Габариты корпуса по чертежу: 23 × 16.1 × 10.6 мм
Комплект поставки и внешний вид данного товара могут отличаться от указанных на фотографиях в каталоге интернет-магазина.
