SKiip 24NAB126V10 IGBT силовой модуль

Современные IGBT силовые модули находят широкое применение при создании неуправляемых и управляемых выпрямителей, автономных инверторов для питания электроприводов постоянного и переменного тока средней мощности, преобразователей индукционного нагрева, сварочных аппаратов, источников питания и бытовой техники. Особую роль IGBT силовые модули играют в развитии городского и железнодорожного электротранспорта. Применение этих перспективных приборов в тяговом преобразователе позволяет повышать частоту переключения, упрощать схему управления, минимизировать загрузку сети гармониками и обеспечивать предельно низкие потери в обмотках трансформатора и дросселей.

Особенность:

• Быстрая траншея IGBT;
• Возможность прочной установки диодов свободного хода по технологии CAL;
• Высоконадежные пружинные контакты для электрических соединений;
• E63532.

Спецификация:

• Внутренняя схема: NAB;
• Кол-во ключей в модуле: 7;
• Количество пинов: 26;
• Напряжение эмиттер-коллектора: 1200V;
• Рабочий ток при 25°C: 35A;
• Инвертор до: 19 kVA;
• Номинальная мощность двигателя: 11 kW;
• Сопротивление: 26 Om;
• Рабочая температура: от -40°C до +150°C;
• Технология кристалла: IGBT 3(Trench);
• Корпус: MiniSKiiP II 2.

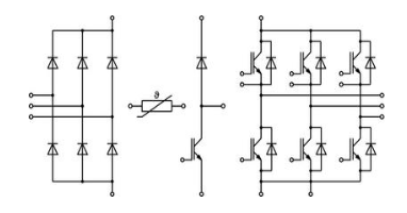

Схема подключения:

Габариты:

• Длинна: 59 мм;
• Высота: 24 мм;
• Ширина: 52 мм.

Прежние данные карточки — требуют сверки с паспортом

Это сохранённые старые значения. Они не используются как подтверждённые номиналы новых фильтров. При подборе учитывайте полный паспорт и условия охлаждения.

Тип продукции

IGBT модуль

Структура транзистора

IGBT

Допустимое напряжение коллектор-эмиттер транзистора до повреждения (Vceo), В

1200 В

Рабочая температура, °C

от -40°C до +150°C

Тип корпуса

MiniSKiiP II 2

Наличие встроенного диода

Нет
