LM1084IS-5.0, линейный стабилизатор LDO 5 В, 5 А, TO-263
19103

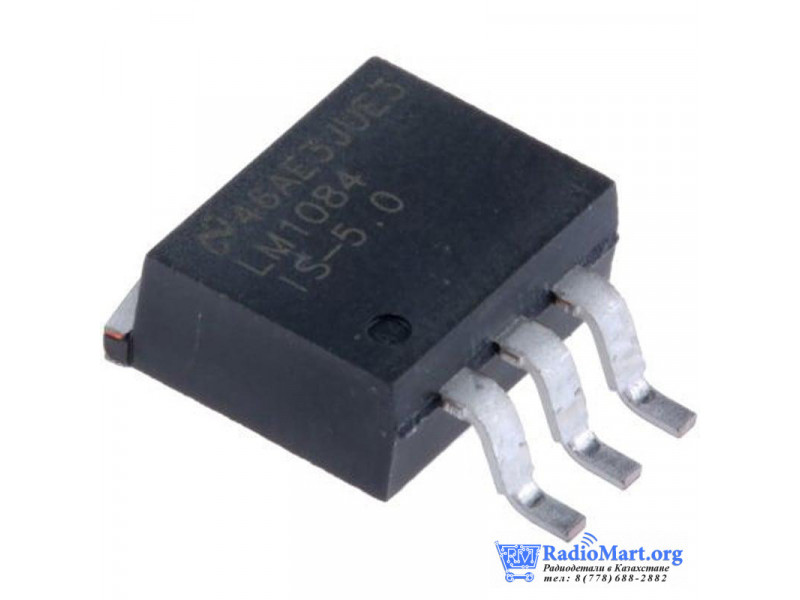

Линейный стабилизатор положительного напряжения LM1084IS-5.0 с фиксированным выходом 5 В и током нагрузки до 5 А. Корпус TO-263 с тремя выводами для поверхностного монтажа; необходимы внешние конденсаторы и достаточный теплоотвод.
- Удалите этот товар из моего избранного
- Добавьте этот товар к моему избранному
- Скачать коммерческое предложение
Характеристики
| Тип продукции | Линейный стабилизатор LDO с фиксированным выходом |
| Тип корпуса | TO-263 (DDPAK), 3 вывода |
| Тип подключения | Поверхностный монтаж (SMD) |
| Выходное напряжение, В | 5 |
| Сила тока на выходе, А | До 5 А при достаточном теплоотводе |
| Рабочая температура, °C | −40…+125 °C, температура перехода, по документации серии |
Подробнее
LM1084IS-5.0 — линейный стабилизатор положительного напряжения с фиксированным выходом 5 В. Микросхема рассчитана на ток нагрузки до 5 А при соблюдении теплового режима. Корпус TO-263 (DDPAK), три вывода, предназначен для поверхностного монтажа.
По документации серии LM1084 падение напряжения при нагрузке 5 А составляет типично 1,3 В и не более 1,5 В. Встроены ограничение тока и защита от перегрева. Фиксированная версия 5 В не требует внешнего делителя для установки выходного напряжения.

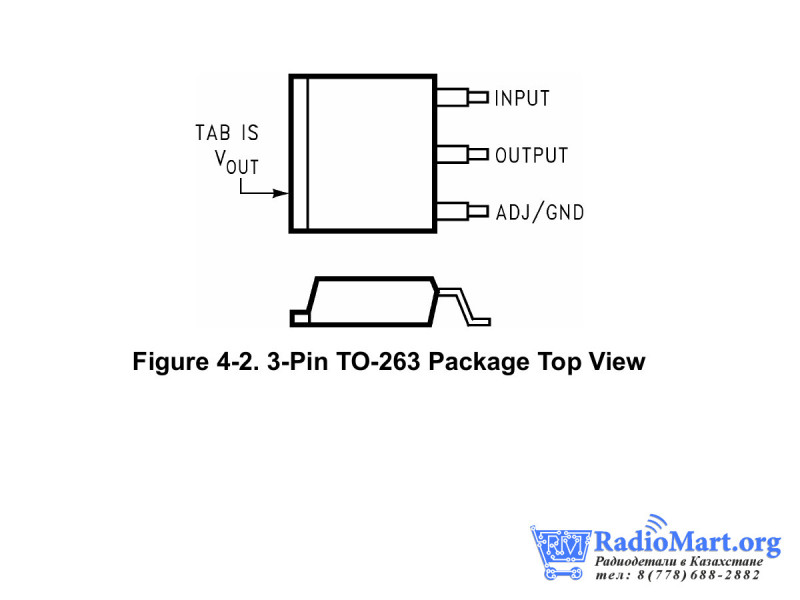

Назначение выводов: 1 — GND, 2 — выход VOUT, 3 — вход VIN; металлическая площадка соединена с выходом. На схеме ADJ/GND означает общий вывод GND для фиксированной версии.
Для устойчивой работы нужны внешние конденсаторы: документация рекомендует выходной танталовый конденсатор от 10 мкФ либо алюминиевый электролитический от 50 мкФ с подходящим ESR. Требуемый запас по входному напряжению и теплоотвод выбирают по току нагрузки и рассеиваемой мощности.
Справочные параметры приведены по документации LM1084. Поставщик обозначает вариант как LM1084IS/ISX-5.0; изготовитель и суффикс NOPB конкретной партии не подтверждены.
Комплект поставки и внешний вид данного товара могут отличаться от указанных на фотографиях в каталоге интернет-магазина.
