Отладочный набор STM32F303DISCOVERY на микроконтроллере Cortex-M4

10154

STM32F303DISCOVERY(STM32F3DISCOVERY) поможет разработчику открыть для себя семейство Cortex-M4 микроконтроллеров STM32 F3 и создавать на их основе собственные приложения.

Плата выполнена на базе микроконтроллера STM32F303VCT6 и включает в себя встроенный отладчик ST-LINK/V2, акселерометр, гироскоп, электронный компас STMEMS, разъем MiniUSB, светодиоды и пользовательские кнопки.

Подробнее



Цена по прайсу: 19 888 тг

18 080 тг


Караганда:

Алматы:


Подробнее

Описание:

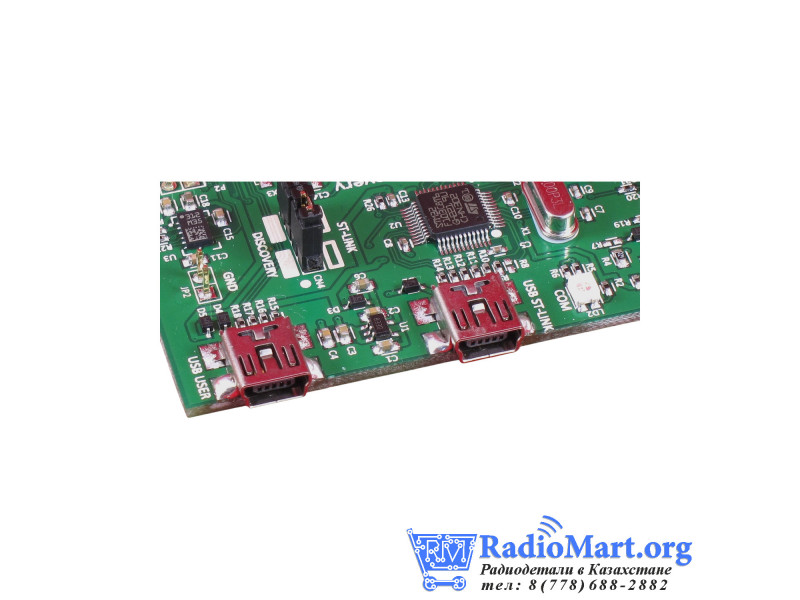

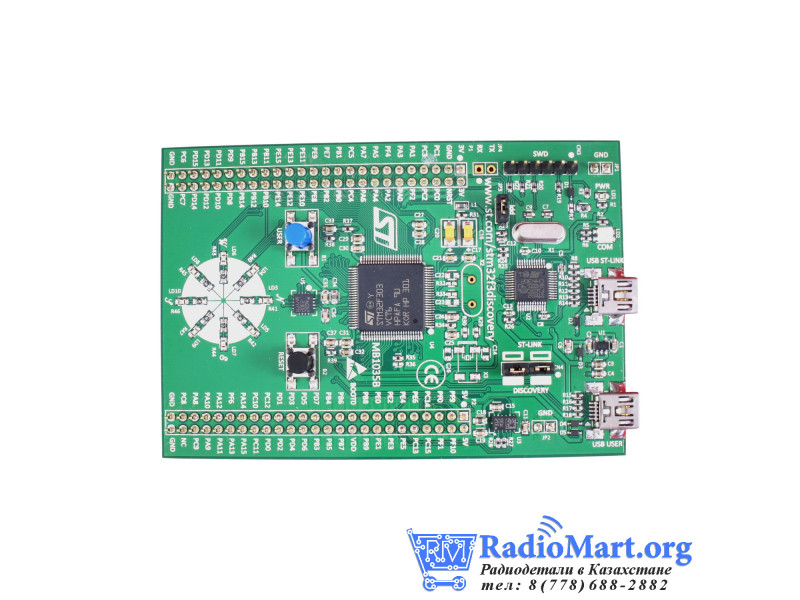

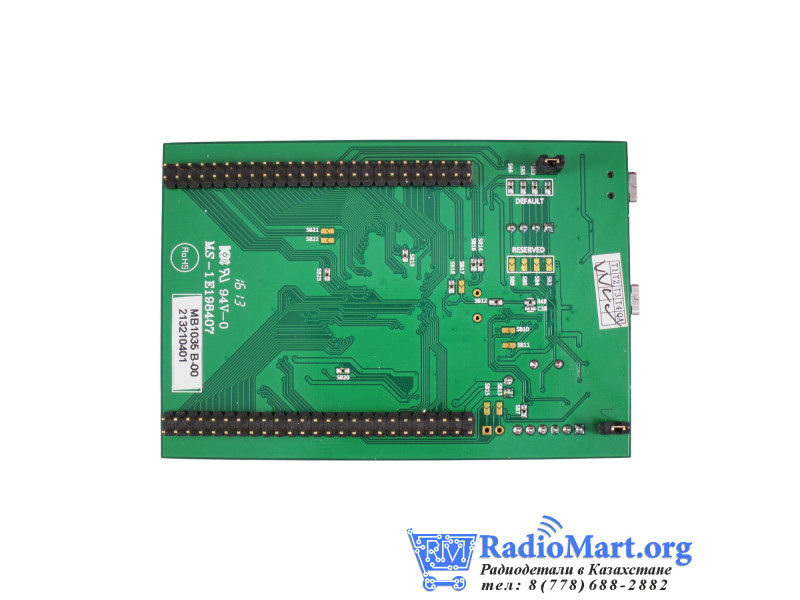

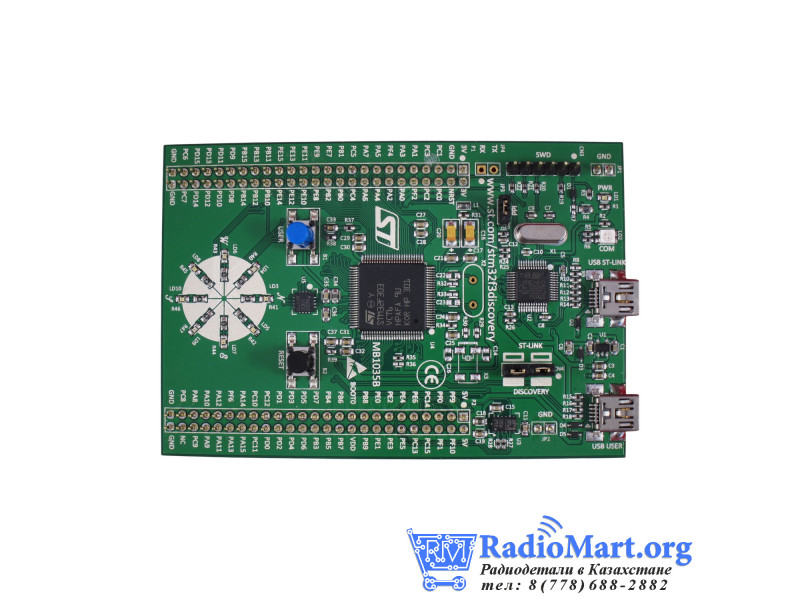

STM32F303DISCOVERY -- отладочный набор для разработки и отладки приложений на микроконтроллерах Cortex-M4 семейства STM32F3 компании ST Microelectronics. В состав набора входит высоко-интегрированная отладочная плата с богатой периферией, включая МЕМС датчики: гироскоп (L3GD20) и совмещенные в одном корпусе акселерометр с компасом (LSM303DLHC). Такое решение позволит пользователям оценить возможности встроенного ядра цифрового сигнального процессора и блока арифметики с плавающей точкой, а также продемонстрирует одновременную работу с несколькими МЕМС устройствами. Плата будет интересна в первую очередь тем, кто работает (или начинает работать) с инерциальными навигационными системами. Основой STM32L-Discovery является 32 разрядный микроконтроллер STM32F303VCT6 с 256 КБайт Flash-памяти и 48 КБайт ОЗУ. Все порты ввода-вывода контроллера выведены на контактные площадки для подключения внешних устройств и простоты проверки. Помимо МЕМС датчиков на плате расположены два порта USB -- пользовательский и для программирования, пользовательские светодиоды, 2 кнопки (USER и RESET) и, что очень важно -- встроенный отладчик-программатор ST-LINK/V2 с возможностью использования в качестве отладчика/программатора для внешних микроконтроллеров с интерфейсом SWD. В последнем случае джамперы CN4 должны быть удалены. Питание платы осуществляется через USB или от внешнего источника 5В. На официальном сайте STMicroelectronics вы можете найти всю необходимую информацию по данному продукту -- руководства, примеры программного обеспечения и другую документацию.


Большое количество бесплатных готовых файлов прошивок в качестве примеров доступны на www.st.com/stm32f3discovery для быстрой оценки и разработки собственных решений.

Основные параметры

Параметр

Значение

Интерфейс подключения

USB

Ядро базового элемента

ARM Cortex-M4

Базовый компонент

STM32F303VCT6

Разрядность, бит

32

Вспомогательный компонент

L3GD20
LSM303DLHC
LD3985M33R

Целевое напряжение, В

3.3 / 5.0

Напряжение питания, В

5.0

Источник питания

USB/внешний

 Основные параметры набора или платы

Параметр

Значение

Производитель базового компонента

STMicroelectronics

Ядро

Cortex-M4

Разрядность, бит

32

Поддерживаемые семейства

Cortex-M4

Периферия платы

  • линии ввода/вывода
  • I2C
  • I2S
  • SPI
  • USB
  • JTAG/BDM
  • акселерометр
  • магнетометр
  • датчик освещенности
  • гироскоп
  • температурный датчик
  • пользовательские кнопки
  • пользовательские светодиоды

Отличительные особенности:

  • полнофункциональная высокоинтегрированная отладочная плата;
  • установлен микроконтроллер STM32F303VCT6:
    • ядро ARM Cortex-M4, рабочая частота до 72 МГц;
    • поддержка DSP инструкций с плавающей точкой;
    • модуль защиты памяти;
    • 256 КБайт Flash-память, 48 КБайт ОЗУ;
    • 12-канальный DMA контроллер;
    • до 13 таймеров с расширенным функционалом;
    • часы реального времени с календарем и будильником;
    • четыре АЦП с конфигурируемым разрешением 12/10/8/6 бит;
    • два 12-битных ЦАП;
    • 7 аналоговых компараторов;
    • 4 программируемых операционных усилителя;
    • поддержка сенсорного интерфейса;
    • коммуникационные интерфейсы: CAN, I2C, USART/UART, I2S, USB 2.0;
    • до 87 линий ввода/вывода общего назначения;
  • питание от интерфейса USB или от внешнего источника 3 В или 5 В;
  • установлен 3-осевой цифровой МЕМС гироскоп;
  • установлена МЕМС система-в-корпусе, содержащая 3-осевой цифровой линейный акселерометр и 3-осевой цифровой геомагнитный сенсор;
  • 10 светодиодов, две пользовательские кнопки;
  • пользовательский порт USB;
  • линии ввода/вывода микроконтроллера доступны на боковых коннекторах платы для возможности расширения или подключения внешних устройств;
  • встроенный USB отладчик/программатор ST-LINK/V2 с возможностью использования в качестве отладчика/программатора для внешних микроконтроллеров;
  • полная программная поддержка, примеры приложений и демонстрационные приложения.


Комплект поставки и внешний вид данного товара могут отличаться от указанных на фотографиях в каталоге интернет-магазина.
