Отладочная плата STM32F103C8T6 на базе STM32 (Китайский чип)
16714
Отладочная плата F103C8T6 на базе STM32 по параметрам значительно опережает аналогичные по размеру Arduino Nano или Leonardo, а по скорости близка к Arduino DUE. Так же теперь есть возможность заливать скетчи через Arduino IDE.
- Удалите этот товар из моего избранного
- Добавьте этот товар к моему избранному
- Скачать коммерческое предложение
Характеристики
| Тип продукции | Отладочная плата |
| Микроконтроллер | STM32F103C8T6 |
| Объем Flash | 64 Кб |
| Ядро | ARM 32-bit Cortex-M3 |
| Рабочее напряжение, В | от 2.7 до 5 В |
| Количество АЦП | 2х 12bit (16 каналов) |
| Количество выводов GPIO | 34 |
| Разрядность ШИМ | 16 bit |
| Рабочая температура, °C | от -40°C до +85°C |
| Габариты | 54х23х12 мм |
Подробнее

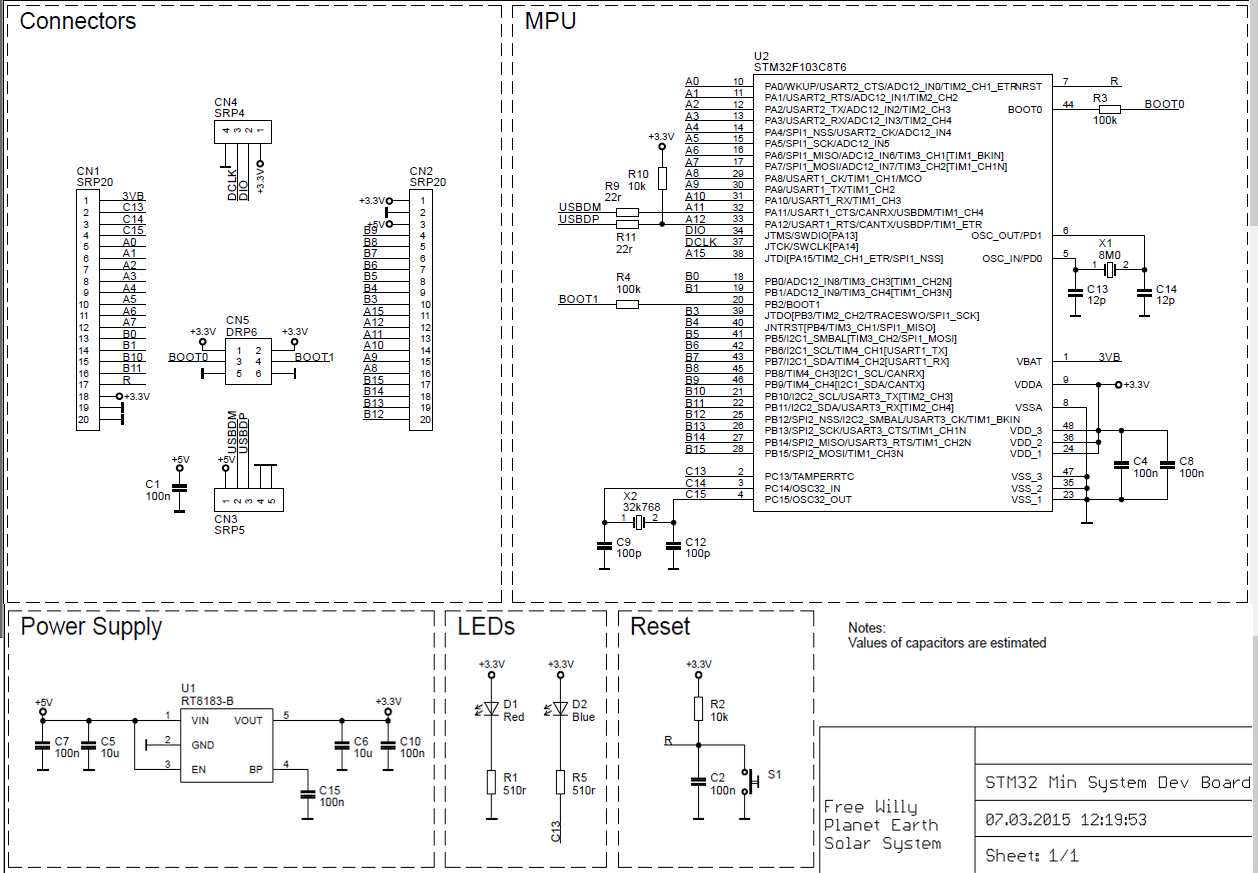

Плата разработчика минимальной конфигурации с микроконтроллером ARM Cortex-M3 STM32F103C8T6. На плате собраны все необходимые элементы для начала работы с данным семейством микроконтроллеров. Для программирования контроллера необходимо применение программатора ST-Link. Удобное размещение выводов позволяет применять ее с беспаечными макетными платами и программировать не вынимая из макетки.
На плате имеются все необходимые элементы для начала работы с данным микроконтроллером:
- 32 порта GPIO, разведенных на контактные площадки, совпадающих по форм-фактору с разъемом DIP-40;
- Два кварца - 8МГц для тактирования ядра и 32768 Гц для тактирования RTC;
- Стабилизатор напряжения 3.3В для обеспечения возможности питания платы от 5В;
- Разъем для подключения SWD программатора;
- MicroUSB разъем (соединен с аппаратным USB интерфейсом);
- Кнопка перезагрузки;
- Два светодиода (один из них - индикатор подачи питания, второй - подключен к порту PC13);
- Два джампера для выбора области памяти, с которой будет производиться начальная загрузка микроконтроллера.
Габариты:

FAQ:
Комплект поставки и внешний вид данного товара могут отличаться от указанных на фотографиях в каталоге интернет-магазина.
