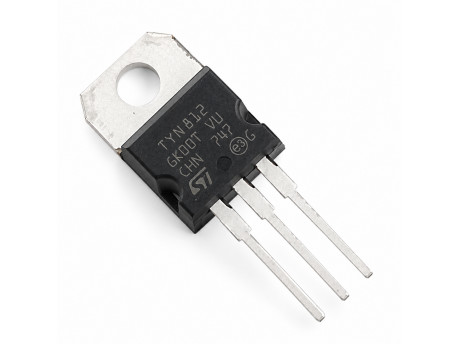

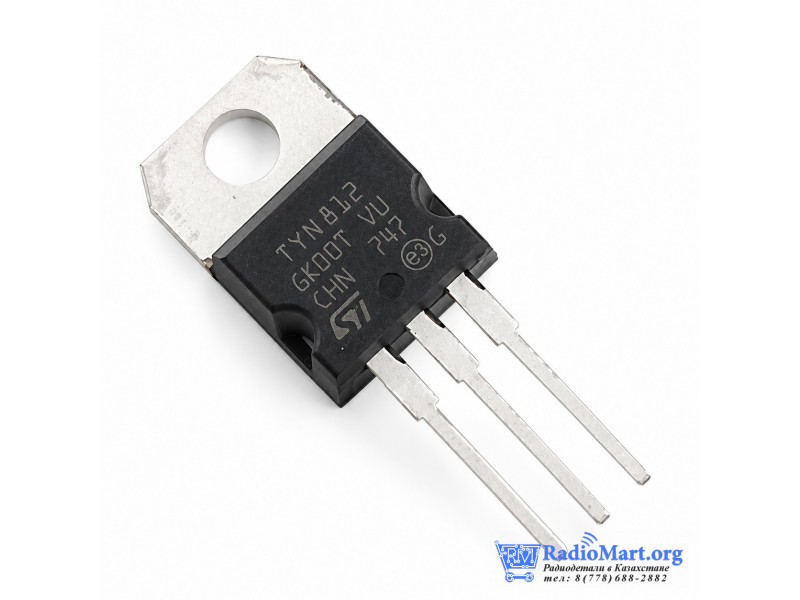

Тиристор TYN812, 12A, 800V, TO-220, однополярный

TYN812 — силовой тиристор SCR производства STMicroelectronics, предназначенный для коммутации и управления нагрузками в цепях постоянного и переменного тока.

Максимальный действующий ток в открытом состоянии составляет 12 А, средний ток — 8 А, а повторяющееся пиковое напряжение в закрытом и обратном направлениях для версии TYN812 составляет 800 В.

Тиристор может применяться в регуляторах мощности, схемах управления электродвигателями, электроинструменте, устройствах ограничения пускового тока, схемах crowbar-защиты от перенапряжения, системах зажигания с ёмкостным разрядом и регуляторах напряжения.

Корпус TO-220AB обеспечивает удобный выводной монтаж и возможность установки на радиатор. Тепловое сопротивление переход–корпус составляет около 1,3 °C/Вт.

Характеристики

• Производитель: STMicroelectronics
• Модель: TYN812
• Тип: SCR-тиристор
• Максимальное повторяющееся напряжение VDRM/VRRM: 800 В
• Ток в открытом состоянии IT(RMS): 12 А
• Средний ток IT(AV): 8 А
• Импульсный ток ITSM: до 145 А при 8,3 мс
• Максимальное напряжение в открытом состоянии VTM: 1,6 В при 24 А
• Критическая скорость нарастания тока dI/dt: 50 А/мкс
• Максимальный ток затвора: 4 А импульсный
• Максимальная рассеиваемая мощность затвора: 1 Вт
• Ток удержания IH: до 30 мА для стандартной версии
• Рабочая температура перехода: −40…+125 °C
• Температура хранения: −40…+150 °C
• Тепловое сопротивление переход–корпус: 1,3 °C/Вт
• Корпус: TO-220AB
• Количество выводов: 3
• Монтаж: THT / выводной
