Микроконтроллер ТМS320P17NL, DIP-20

Версия TMS320P17NL состоит из пяти основных функциональных блоков: микрокомпьютера P17, регистра управления системой, полнодуплексного двухканального последовательного порта, компандирующего оборудования µ-law/A-law и порта сопроцессора. Двухканальный последовательный порт способен осуществлять полнодуплексную последовательную связь и обеспечивает прямой интерфейс с двумя комбо-кодеками. Аппаратная компандирующая логика может работать как в формате µ-закона, так и в формате A-закона со знаковым значением или двумя дополнительными числами в последовательном или параллельном режимах. Порт сопроцессора позволяет P17 действовать как ведомый микрокомпьютер или как ведущий к периферийному микрокомпьютеру. В Р17 используется однократно программируемый (ОТР).

Спецификация:

• Наименование: TMS320P17NL;
• Производитель: Texas Instruments;
• Тип: микроконтроллер;
• Производительность: до 8,77 MIP;
• Встроенное ОЗУ: 144/256 RAM;
• Встроенная программная ПЗУ объемом: 1,5 / 4K / 8K ROM;
• Встроенное программируемое ПЗУ с разрешением 4K Word (TMS320P17);
• Одноразовый программируемый (OTP);
• Защита авторских прав с помощью кода EPROM;
• Общий объем внешней памяти: 4K / 64K;
• Максимальная скорость;
• 32-битный ALU / аккумулятор;
• 16 × 16-битный умножитель с 32-битным произведением;
• Восемь каналов ввода / вывода;
• Двухканальный последовательный порт;
• Простой интерфейс памяти ввода / вывода;
• Рабочее напряжение: от 4.5V до 5.25V;
• Высокоуровневое входное напряжение (CLKIN): 3V;
• Высокоуровневое входное напряжение (всех остальных): 2V;
• Низкоуровневое входное напряжение (MC/MP): 0.6V;
• Низкоуровневое входное напряжение (всех остальных): 0.8V;
• Высокоуровневый выходной ток (все выходы): -300 uA;
• Низкоуровневый выходной ток: 2 mA;
• Непрерывная рассеиваемая мощность: 0.5 mW;
• Рабочая температура: от -55°C до +150°C;
• Корпус: DIP-20.

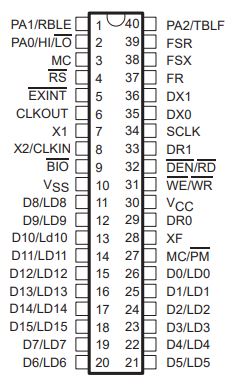

Pin подключение:

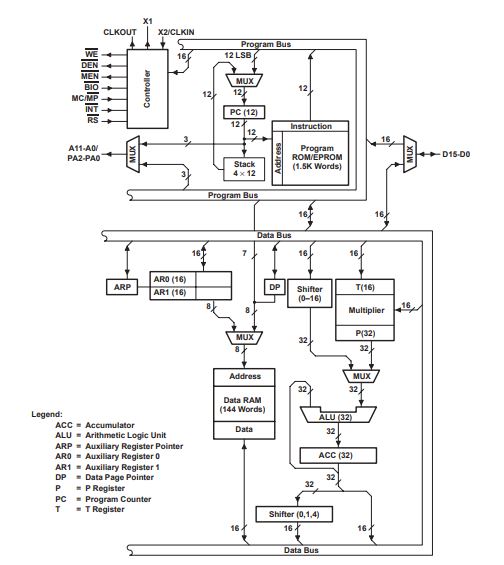

Функциональная схема:
