Производитель: Thinking Electronic

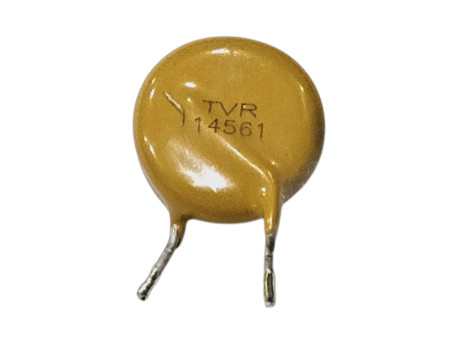

Варистор TVR14561, 560 В, Ø14 мм, радиальный
19132
TVR14561 — дисковый металлооксидный варистор серии TVR диаметром 14 мм для защиты сетевых и электронных устройств от импульсных перенапряжений. Номинальное варисторное напряжение составляет 560 В ±10%, максимально допустимое непрерывное напряжение — 350 В AC или 450 В DC, а максимальное напряжение ограничения — 930 В при импульсе 8/20 мкс и токе 50 А.
- Удалите этот товар из моего избранного
- Добавьте этот товар к моему избранному
- Скачать коммерческое предложение
Характеристики
| Тип продукции | Варистор |
| Производитель | Thinking Electronic |
| Тип корпуса | Дисковый Ø14 мм |
| Тип подключения | PIN |
| Рабочее напряжение, В | 350 В AC / 450 В DC |
| Пиковое напряжение | 930 В |
| Мощность, Вт | 0.6 Вт |
| Рассеиваемая мощность, Вт | 0.6 Вт |
| Напряжение варистора | 560 В |
| Поглощаемая энергия | 125 Дж |
| Допуск | 10% |
| Максимальный импульсный ток (импульс 8/20 мкс) | 4500 А |
| Рабочая температура, °C | от -40°C до +80°C |
| Габариты | Ø14 мм, толщина 4.0–5.9 мм |
Подробнее

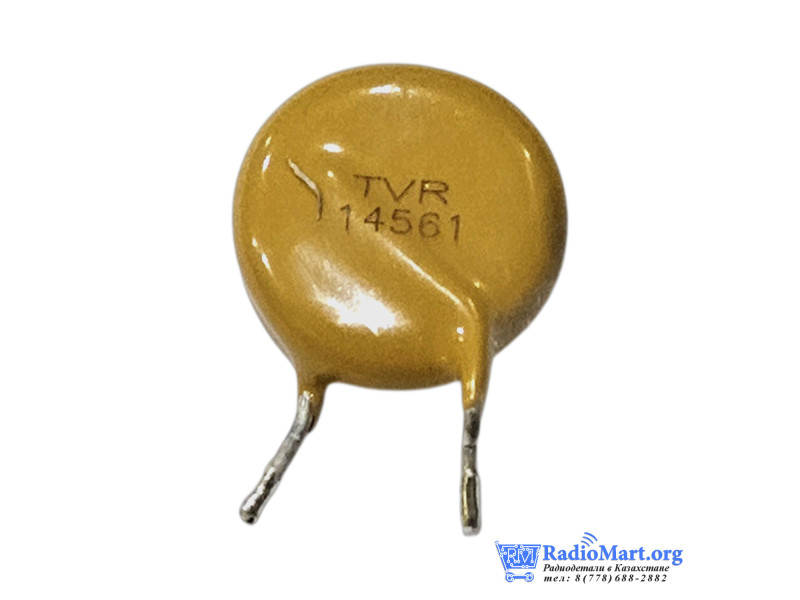

Варистор TVR14561
TVR14561 — дисковый металлооксидный варистор MOV производства Thinking Electronic Industrial Co., Ltd. Варистор предназначен для ограничения кратковременных перенапряжений: при превышении определенного уровня напряжения его сопротивление резко уменьшается, благодаря чему импульсная энергия отводится от защищаемой цепи.
Назначение и применение
Серия TVR разработана для защиты от импульсных перенапряжений в источниках питания, бытовой технике, промышленном оборудовании, телекоммуникационной аппаратуре, приборах учета, устройствах PLC, осветительной технике и фотоэлектрических системах. TVR14561 рассчитан на подключение непосредственно к защищаемой цепи и выполнен в радиальном выводном дисковом корпусе.
Основные электрические характеристики
- Производитель: Thinking Electronic Industrial Co., Ltd.
- Серия: TVR
- Модель: TVR14561
- Тип: металлооксидный варистор MOV
- Номинальный размер диска: 14 мм
- Варисторное напряжение V1mA: 560 В
- Диапазон V1mA: 504–616 В, что соответствует допуску ±10%
- Максимальное непрерывное напряжение AC: 350 В RMS
- Максимальное непрерывное напряжение DC: 450 В
- Максимальное напряжение ограничения: 930 В при Ip = 50 А, форма импульса 8/20 мкс
- Максимальный импульсный ток: 4500 А при импульсе 8/20 мкс для стандартной серии TVR
- Максимальная поглощаемая энергия: 125 Дж при импульсе 10/1000 мкс
- Номинальная мощность: 0.6 Вт
- Рабочая температура серии: от -40 до +105 °C
- Температура хранения: от -40 до +125 °C
Корпус и монтаж
- Исполнение: дисковое, выводное
- Монтаж: сквозной Through Hole
- Номинальный диаметр диска: 14 мм
- Фактическая ширина корпуса D: 13.5–16.0 мм для серии TVR14
- Толщина TVR14561: 4.0–5.9 мм
- Шаг выводов для стандартного исполнения: 7.5 ±0.5 мм
- Диаметр вывода: 0.8 ±0.02 мм
Комплект поставки и внешний вид данного товара могут отличаться от указанных на фотографиях в каталоге интернет-магазина.
