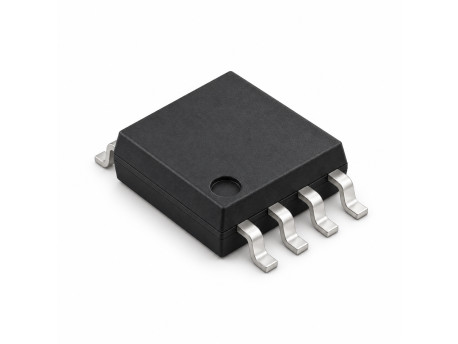

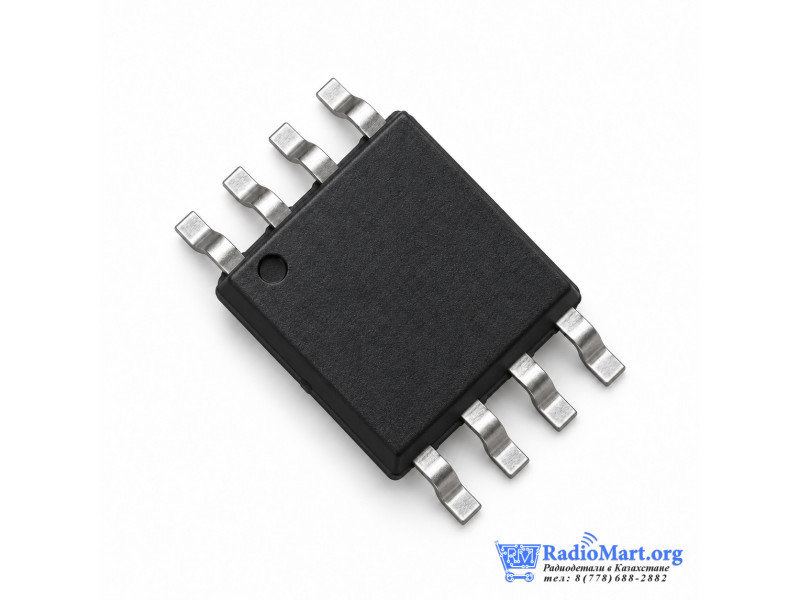

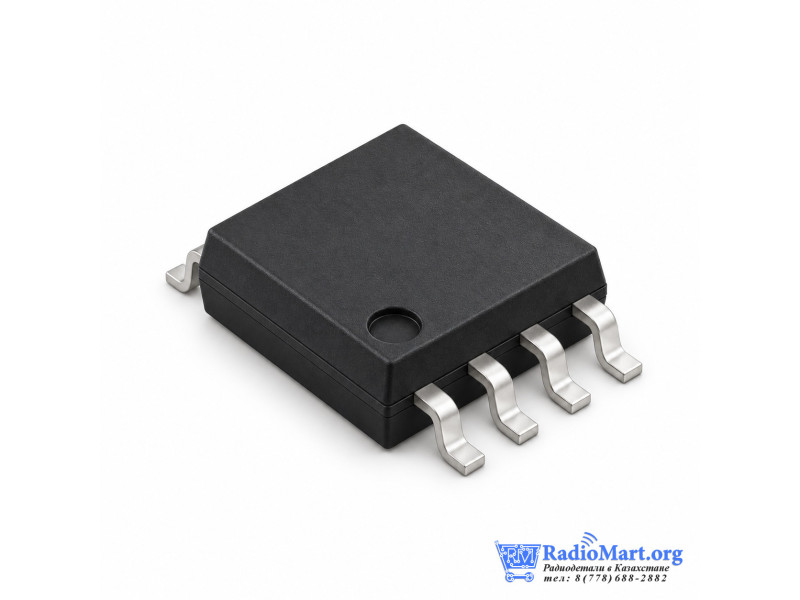

24LC512-I/SM — EEPROM 512 Кбит, I²C, SOIJ-8

EEPROM для хранения данных

24LC512-I/SM — последовательная EEPROM для хранения настроек и калибровочных данных. Организация: 512 Кбит (64 Кбайт; 64K × 8). Поддерживает побайтовую и страничную запись до 128 байт, произвольное и последовательное чтение. Цикл записи занимает до 5 мс. Вход WP блокирует запись всей памяти, сохраняя возможность чтения. Выводы A0–A2 задают адрес I²C: до восьми микросхем на общей шине.

Характеристики

Тип	EEPROM, энергонезависимая
Объём	512 Кбит (64 Кбайт; 64K × 8)
Интерфейс	I²C, 2-проводный
Частота	до 400 кГц
Питание	2,5–5,5 В
Температура	−40…+85 °C
Корпус	SOIJ-8, /SM, 208 mil (широкий SOIC)
Монтаж	SMD
Выводы	8
Размер страницы	128 байт
Цикл записи	не более 5 мс
Ток чтения, макс.	400 мкА при VCC=5,5 В, SCL=400 кГц
Ток записи, макс.	5 мА при VCC=5,5 В
Ток ожидания, макс.	1 мкА (I-temperature, условия datasheet)
Ресурс	1 000 000 циклов минимум при +25 °C, 5,5 В, Page Mode
Хранение данных	более 200 лет по спецификации
Защита записи	WP, вся память
Шаг выводов	1,27 мм BSC
Размер тела (Д×Ш)	5,26 × 5,25 мм BSC
Ширина с выводами	7,94 мм BSC
Высота	1,77–2,03 мм

Подключение

Выводы: 1 — A0, 2 — A1, 3 — A2, 4 — VSS, 5 — SDA, 6 — SCL, 7 — WP, 8 — VCC. Для линий SDA и SCL требуются подтягивающие резисторы. Перед установкой сверяйте ориентацию первого вывода и распиновку платы.

Технические характеристики приведены для модели 24LC512-I/SM по документации Microchip DS20001754R. Размеры корпуса не являются размерами транспортной упаковки.
