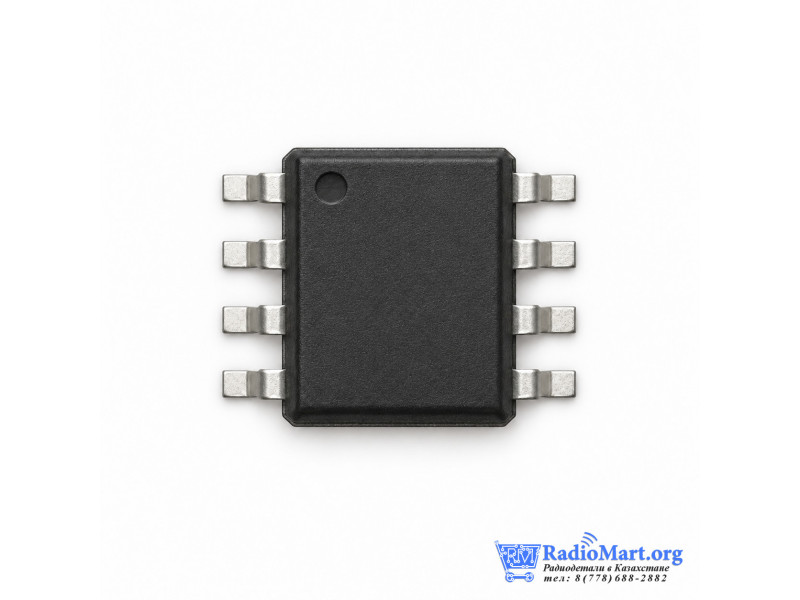

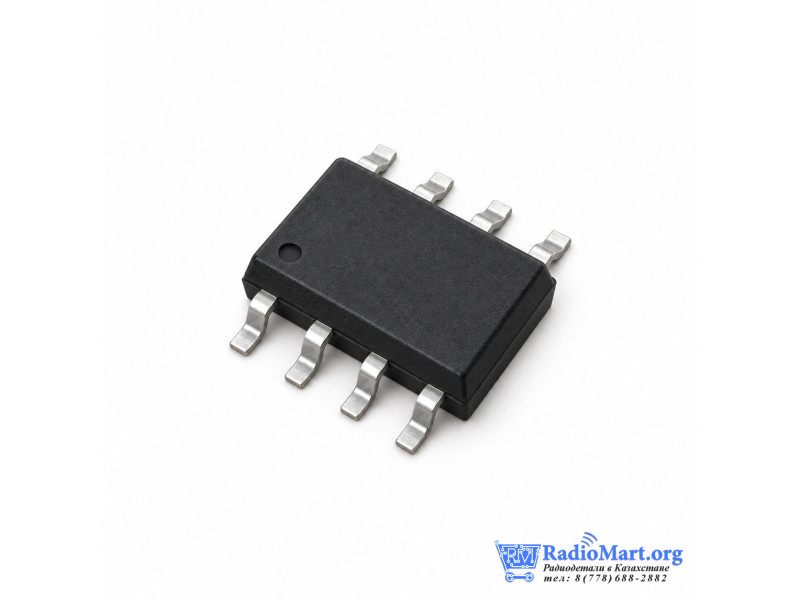

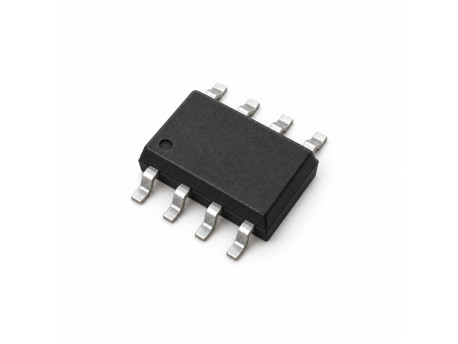

24LC16BT-I/SN — EEPROM 16 Кбит, I²C, SOIC-8

EEPROM для хранения настроек

24LC16BT-I/SN — последовательная EEPROM для хранения настроек и калибровочных данных. Организация: 16 Кбит (2 Кбайт; 8 блоков × 256 × 8). Поддерживает побайтовую и страничную запись до 16 байт, произвольное и последовательное чтение. Цикл записи занимает до 5 мс. Вход WP блокирует запись всей памяти, сохраняя возможность чтения. Выводы A0–A2 не подключены внутри; биты адреса I²C выбирают блок памяти. Поэтому одна микросхема занимает адреса 0x50–0x57.

Характеристики

Тип	EEPROM, энергонезависимая
Объём	16 Кбит (2 Кбайт; 8 блоков × 256 × 8)
Интерфейс	I²C, 2-проводный
Частота	до 400 кГц
Питание	2,5–5,5 В
Температура	−40…+85 °C
Корпус	SOIC-8, /SN, 150 mil
Монтаж	SMD
Выводы	8
Размер страницы	16 байт
Цикл записи	не более 5 мс
Ток чтения, макс.	1 мА при VCC=5,5 В, SCL=400 кГц
Ток записи, макс.	3 мА при VCC=5,5 В
Ток ожидания, макс.	1 мкА (I-temperature, условия datasheet)
Ресурс	1 000 000 циклов минимум при +25 °C, 5,5 В, Page Mode
Хранение данных	более 200 лет по спецификации
Защита записи	WP, вся память
Шаг выводов	1,27 мм BSC
Размер тела (Д×Ш)	4,90 × 3,90 мм BSC
Ширина с выводами	6,00 мм BSC
Высота	не более 1,75 мм

Подключение

Выводы: 1–3 — A0–A2 (внутри не подключены), 4 — VSS, 5 — SDA, 6 — SCL, 7 — WP, 8 — VCC. Для линий SDA и SCL требуются подтягивающие резисторы. Перед установкой сверяйте первый вывод и схему платы.

Характеристики модели приведены по документации Microchip DS20001703R. Суффикс T обозначает заводскую поставку в ленте; в карточке указана одна микросхема. Размеры корпуса не являются размерами транспортной упаковки.
