AO4496 Полевой транзистор, N-канал

15207

AO4496 использует передовую траншейную технологию для обеспечения превосходного RDS(ON) с низким зарядом затвора. Это устройство подходит для использования в качестве преобразователя постоянного тока. AO4496 - мощный n-канальный полевой транзистор сделанный по технологии MOSFET (КМОП).

Подробнее

В наличии



160 ₸

Цена по прайсу: 176 ₸

Караганда
Достаточно

Характеристики

Тип транзистора MOSFET
Конструкция Одиночный
Тип канала MOSFET N
Корпус SO-8
Напряжение сток–исток 30 В
Тип монтажа Поверхностный (SMD)

Подробнее

Полевой транзистор – это полупроводниковый полностью управляемый ключ, управляемый электрическим полем. Это главное отличие с точки зрения практики от биполярных транзисторов, которые управляются током.

Спецификация:

  • Корпус: SOIC8;
  • Конфигурация и полярность: N;
  • Максимальное напряжение сток-исток: 30 V;
  • Ток стока номинальный при 25°C, без учета ограничений корпуса: 10 A;
  • Сопротивление открытого канала (мин): 19.5 мОм;
  • Диапазон номинальных напряжений затвора: 10 V;
  • Заряд затвора: 13 нКл;
  • Рассеиваемая мощность: 3.1 Вт;
  • Ёмкость затвора: 715 пФ.

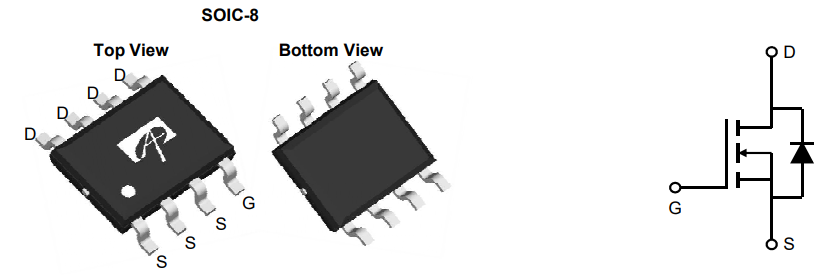

Схема подключения:

Прежние данные карточки — требуют сверки с паспортом

Это сохранённые старые значения. Они не используются как подтверждённые номиналы новых фильтров. При подборе учитывайте полный паспорт и условия охлаждения.

Тип продукции
Полевой транзистор
Тип подключения
Контакты для пайки
Структура транзистора
N-канал
Рассеиваемая мощность, Вт
3.1 Вт
Максимальное напряжение сток-исток (Vds), В
30 В
Максимальное напряжение затвор-исток (Vgs), В
20 В
Сопротивление канала в открытом состоянии (Rds), Ом
0.0195 Ом
Крутизна характеристики, S
30 S
Рабочая температура, °C
+150°C
Тип корпуса
SO-8
Максимально допустимый постоянный ток стока |Id|
10 А
Пороговое напряжение включения |Ugs(th)|
2.5 В

Комплект поставки и внешний вид данного товара могут отличаться от указанных на фотографиях в каталоге интернет-магазина.

Файлы для загрузки

AO4496

Техническая документация

Файлы для загрузки (293.45k)
