AO4606, Транзистор N-канал/P-канал 30В, 6/6.5А, 2Вт, SO-8

15533

Полевыми транзисторами называют активные полупроводниковые приборы, в которых выходным током управляют с помощью электрического поля (в биполярных транзисторах выходной ток управляется входным током). Полевые транзисторы называют также униполярными, так как в процессе протекания электрического тока участвует только один вид носителей.

Подробнее

В наличии



90 ₸

Цена по прайсу: 100 ₸

Караганда
Много

Характеристики

Тип транзистора MOSFET
Конструкция Сборка
Тип канала MOSFET N+P
Корпус SO-8
Напряжение сток–исток 30 В (Предел по модулю для каждого транзистора; не сумма напряжений)
Тип монтажа Поверхностный (SMD)

Подробнее

Различают два вида полевых транзисторов: с управляющим переходом и с изолированным затвором. Все они имеют три электрода: исток (источник носителей тока), затвор (управляющий электрод) и сток (электрод, куда стекают носители). Транзистор AO4606 использует передовые технологии траншейных транзисторов, чтобы обеспечить отличное сопротивление RDS(On) и низкий заряд затвора.

Спецификация:

  • Наименование прибора: AO4606;
  • Тип транзистора: MOSFET;
  • Полярность: NP;
  • Максимальная рассеиваемая мощность (Pd): 2 W;
  • Предельно допустимое напряжение сток-исток (Uds): 30 V;
  • Предельно допустимое напряжение затвор-исток (Ugs): 20 V;
  • Пороговое напряжение включения Ugs(th): 2.4 V;
  • Максимально допустимый постоянный ток стока (Id): 6(6.5) A;
  • Максимальная температура канала (Tj): 150 °C;
  • Время нарастания (tr): 2.5(6) ns;
  • Выходная емкость (Cd): 45(140) pf;
  • Сопротивление сток-исток открытого транзистора (Rds): 0.03(0.028) Ohm;
  • Тип корпуса: SO-8.

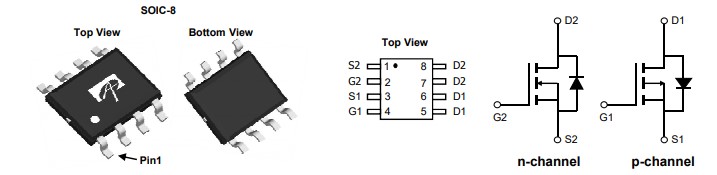

Схема:

Прежние данные карточки — требуют сверки с паспортом

Это сохранённые старые значения. Они не используются как подтверждённые номиналы новых фильтров. При подборе учитывайте полный паспорт и условия охлаждения.

Тип продукции
Полевой транзистор
Тип подключения
Контакты для пайки
Структура транзистора
N/P-канал
Рассеиваемая мощность, Вт
2 Вт
Максимальное напряжение сток-исток (Vds), В
30 В
Максимальное напряжение затвор-исток (Vgs), В
20 В
Сопротивление канала в открытом состоянии (Rds), Ом
0.03/0.028 Ом
Крутизна характеристики, S
15/18 S
Рабочая температура, °C
+150°C
Тип корпуса
SO-8
Максимально допустимый постоянный ток стока |Id|
6/6.5 А
Пороговое напряжение включения |Ugs(th)|
2.4 В

Комплект поставки и внешний вид данного товара могут отличаться от указанных на фотографиях в каталоге интернет-магазина.

Файлы для загрузки

AO4606

Техническая документация

Файлы для загрузки (545.86k)
