Транзистор IRFPE50, N канальный, 800V, 7.8A, TO-247AC

15716

Транзистор – полупроводниковый элемент с тремя выводами (обычно), на один из которых (коллектор) подаётся сильный ток, а на другой (база) подаётся слабый (управляющий ток).

Подробнее

В наличии



1 430 ₸

Цена по прайсу: 1 574 ₸

Караганда
Ограничено

Характеристики

Тип транзистора MOSFET
Конструкция Одиночный
Тип канала MOSFET N
Корпус TO-247AC
Напряжение сток–исток 800 В
Постоянный ток стока 7,8 А (T, °C: 25; точка T: TC; VGS, В: 10)
Сопротивление открытого канала 1,2 Ом (ID, А: 4.7; D ≤: 0.02; Импульс ≤, с: 0.0003; T, °C: 25; точка T: TJ; VGS, В: 10)
Рассеиваемая мощность 190 Вт (T, °C: 25; точка T: TC)
Модель IRFPE50
Тип монтажа Выводной (THT)

Подробнее

МОП-структура — полупроводниковая структура, применяемая при производстве микросхем и дискретных полевых транзисторов. Полупроводниковые приборы на основе этой структуры называют МОП-транзисторами, МДП-транзисторами или транзисторами с изолированным затвором.

Спецификация:

  • Наименование прибора: IRFPE50;
  • Тип транзистора: MOSFET;
  • Полярность: N;
  • Максимальная рассеиваемая мощность: 190 W;
  • Предельно допустимое напряжение сток-исток: 800 V;
  • Предельно допустимое напряжение затвор-исток: 10 V;
  • Пороговое напряжение включения: 4 V;
  • Максимально допустимый постоянный ток стока: 7.8 A;
  • Максимальная температура канала: 150 °C;
  • Общий заряд затвора: 200 nC;
  • Сопротивление сток-исток открытого транзистора: 1.2 Ohm;
  • Рабочая температура: от -55°C до +150°C.
  • Тип корпуса: TO-247AC.

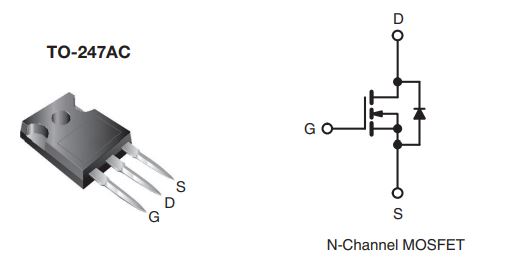

Структурная схема:

Прежние данные карточки — требуют сверки с паспортом

Это сохранённые старые значения. Они не используются как подтверждённые номиналы новых фильтров. При подборе учитывайте полный паспорт и условия охлаждения.

Тип продукции
Полевой транзистор
Тип подключения
Контакты для пайки
Структура транзистора
N-канал
Рассеиваемая мощность, Вт
190 Вт
Максимальное напряжение сток-исток (Vds), В
800 В
Максимальное напряжение затвор-исток (Vgs), В
20 В
Сопротивление канала в открытом состоянии (Rds), Ом
1.2 Ом
Крутизна характеристики, S
5.6 S
Рабочая температура, °C
+150°C
Тип корпуса
TO-247AC
Максимально допустимый постоянный ток стока |Id|
7.8 А
Пороговое напряжение включения |Ugs(th)|
4 В

Комплект поставки и внешний вид данного товара могут отличаться от указанных на фотографиях в каталоге интернет-магазина.

Файлы для загрузки

IRFPE50

Техническая документация

Файлы для загрузки (1.6M)
