Транзистор STP9NK65ZFP, МОП-структура, N-канал, 650В, 6.4А, TO-220-3

16297

МОП-структура — полупроводниковая структура, применяемая при производстве микросхем и дискретных полевых транзисторов. Полупроводниковые приборы на основе этой структуры называют МОП-транзисторами, МДП-транзисторами или транзисторами с изолированным затвором.

Подробнее

В наличии



680 ₸

Цена по прайсу: 749 ₸

Караганда
Ограничено

Характеристики

Тип транзистора MOSFET
Конструкция Одиночный
Тип канала MOSFET N
Корпус TO-220FP
Напряжение сток–исток 650 В
Сопротивление открытого канала 1,2 Ом (ID, А: 3.2; T, °C: 25; точка T: TC; VGS, В: 10)
Рассеиваемая мощность 30 Вт (T, °C: 25; точка T: TC)
Модель STP9NK65ZFP
Тип монтажа Выводной (THT)

Подробнее

Это устройство представляет собой N-канальный МОП-транзистор с защитой от зенера, разработанный с использованием технологии SuperMESH™ от STMicroelectronics, достигнутый за счет оптимизации хорошо зарекомендовавшей себя компоновки PowerMESH™ на основе полос ST. В дополнение к значительному снижению сопротивления включению, это устройство предназначено для обеспечения высокого уровня возможностей dv/dt для самых требовательных приложений.

Спецификация:

  • Модель: STP9NK65ZFP;
  • Полярность транзистора: N-Channel;
  • Количество каналов: 1 Channel;
  • Напряжение пробоя сток-исток: 650V;
  • Непрерывный ток утечки: 6.4A;
  • Сопротивление сток-исток: 1.2Ohms;
  • Напряжение затвор-исток: от -30V до + 30V;
  • Пороговое напряжение затвор-исток: 3.75V;
  • Заряд затвора: 41 nc;
  • Рассеивание мощности: 30W;
  • Рабочая температура: от -55°C до +150°C;
  • Корпус: TO-220-3.

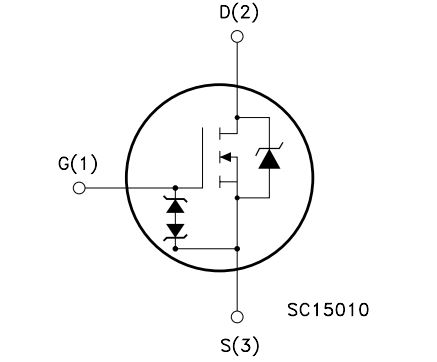

Схема:

Прежние данные карточки — требуют сверки с паспортом

Это сохранённые старые значения. Они не используются как подтверждённые номиналы новых фильтров. При подборе учитывайте полный паспорт и условия охлаждения.

Тип продукции
Полевой транзистор
Тип подключения
Контакты для пайки
Структура транзистора
N-канал
Рассеиваемая мощность, Вт
30 Вт
Максимальное напряжение сток-исток (Vds), В
650 В
Максимальное напряжение затвор-исток (Vgs), В
30 В
Сопротивление канала в открытом состоянии (Rds), Ом
1.2 Ом
Крутизна характеристики, S
6 S
Рабочая температура, °C
+150°C
Тип корпуса
TO-220-3
Максимально допустимый постоянный ток стока |Id|
6.4 А
Пороговое напряжение включения |Ugs(th)|
4.5 В

Комплект поставки и внешний вид данного товара могут отличаться от указанных на фотографиях в каталоге интернет-магазина.

Файлы для загрузки

STP9NK65ZFP

Техническая документация

Файлы для загрузки (425.09k)
