Производитель: Infineon / International Rectifier (IR)

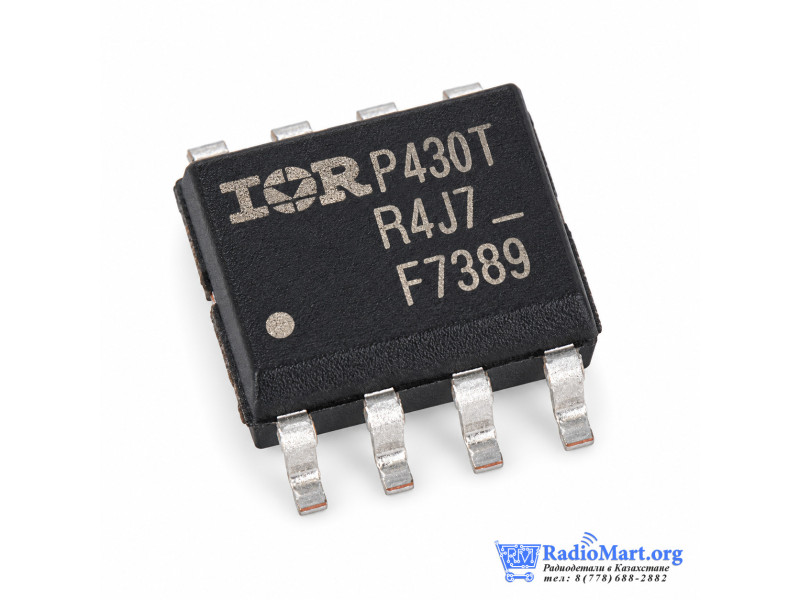

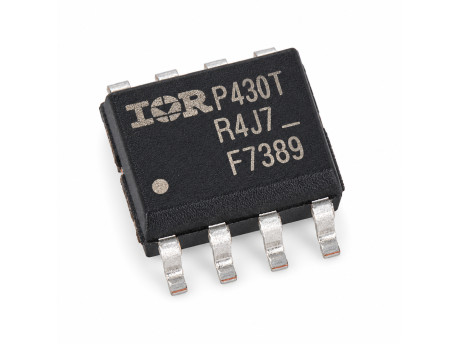

MOSFET транзистор IRF7389TRPBF, N+P-канал, ±30 В, 7,3/−5,3 А, SO-8
19143
RF7389TRPBF — комплементарная пара силовых MOSFET производства Infineon / International Rectifier: один N-канальный 30 В, 7,3 А и один P-канальный −30 В, −5,3 А транзистор в общем корпусе SO-8. Максимальное сопротивление открытого канала при VGS = ±10 В составляет 29 мОм для N-канала и 58 мОм для P-канала.
- Удалите этот товар из моего избранного
- Добавьте этот товар к моему избранному
- Скачать коммерческое предложение
Характеристики
| Тип транзистора | MOSFET |
| Конструкция | Сборка |
| Тип канала MOSFET | N+P |
| Корпус | SOIC-8 |
| Напряжение сток–исток | 30 В |
| Модель | IRF7389TRPBF |
| Тип монтажа | Поверхностный (SMD) |
Подробнее
IRF7389TRPBF — сдвоенный силовой HEXFET MOSFET, содержащий в одном корпусе комплементарную пару N-channel + P-channel.
Такое исполнение удобно для построения полумостовых схем, управления нагрузкой, DC/DC-преобразователей и других схем, где требуется пара MOSFET противоположной полярности. Производитель отдельно указывает Complementary Half Bridge, низкое RDS(on), высокую скорость переключения и avalanche-rated конструкцию.
N-канальная часть рассчитана на напряжение сток–исток 30 В и непрерывный ток до 7,3 А при TA = 25 °C. Для P-канальной части соответствующие максимальные значения составляют −30 В и −5,3 А. При TA = 70 °C допустимый ток уменьшается до 5,9 А и −4,2 А соответственно. Импульсный ток составляет до ±30 А.
При напряжении затвор–исток 10 В максимальное RDS(on) составляет 29 мОм для N-канала и 58 мОм для P-канала. При управлении от 4,5 В максимальные значения увеличиваются до 46 и 98 мОм соответственно.
Характеристики
- Производитель: Infineon Technologies / International Rectifier
- Точная маркировка: IRF7389TRPBF
- Серия: HEXFET
- Тип: сдвоенный силовой MOSFET
- Конфигурация: N-channel + P-channel
- Количество MOSFET: 2
- Напряжение VDS, N-канал: 30 В
- Напряжение VDS, P-канал: −30 В
- Постоянный ток ID, N-канал: 7,3 А при TA = 25 °C
- Постоянный ток ID, P-канал: −5,3 А при TA = 25 °C
- Ток при TA = 70 °C, N/P: 5,9 / −4,2 А
- Импульсный ток IDM: +30 / −30 А
- Максимальное VGS: ±20 В
- RDS(on), N-канал: ≤29 мОм при VGS = 10 В
- RDS(on), P-канал: ≤58 мОм при VGS = −10 В
- RDS(on), N-канал при 4,5 В: ≤46 мОм
- RDS(on), P-канал при −4,5 В: ≤98 мОм
- Общий заряд затвора Qg, N-канал: тип. 22 нКл
- Общий заряд затвора Qg, P-канал: тип. 23 нКл
- Входная ёмкость Ciss, N-канал: тип. 650 пФ
- Входная ёмкость Ciss, P-канал: тип. 710 пФ
- Максимальная рассеиваемая мощность: 2,5 Вт при TA = 25 °C
- Тепловое сопротивление переход–окружающая среда RθJA: до 50 °C/Вт
- Температура перехода и хранения: −55…+150 °C
- Корпус: SO-8
- JEDEC: MS-012AA
- Количество выводов: 8
- Монтаж: SMD
Параметры приведены по официальному datasheet и странице Infineon.
Распиновка
Вид сверху:
- 1 — S1: Source N-channel
- 2 — G1: Gate N-channel
- 3 — S2: Source P-channel
- 4 — G2: Gate P-channel
- 5, 6 — D2: Drain P-channel
- 7, 8 — D1: Drain N-channel
Распиновка подтверждается схемой корпуса в официальном datasheet.
