Скалер RTD2483 v1.1 Контроллер матрицы, дисплея, монитора

Контроллер RTDRTD2483 LCDTV - это высокоинтегрированная программа SoC для TV. Благодаря встроенному IF-демодулятору, видеодекодеру и аудиодекодеру стоимость спецификации и сложности печатных плат значительно снижаются. В видеовходе он поддерживает различные графические и видеоисточники, такие как CVBS, S-video, VGA, HDMI, DVI, YPbPr, SCART, ITU-R BT.656 и так далее. Интерфейсы LVDS, RSDS и TTL предназначены для различных приложений.

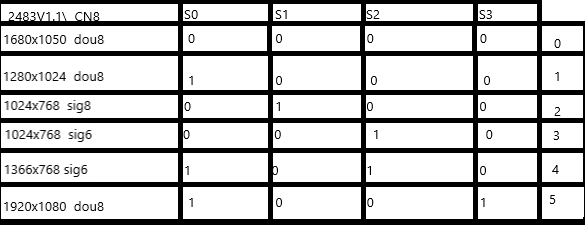

Поддержка разрешений (выбор производится установкой перемычек):

• 1024 х 768 6 бит 1 канал;
• 1024 х 768 8 бит 1 канал;
• 1280 х 1024 8 бит 2 канала;
• 1366 х 768 6 бит 1 канал;
• 1680 х 1050 8 бит 2 канала;
• 1920 х 1080 8 бит 2 канала.

Спецификация:

• Требования к питанию: 12В 3А;
• Габариты: 106х65х18мм;
• Питание логики матрицы: 3.3В 5В 12В;
• Главный чип скалера: RTD2483;
• Чип ТВ тюнера: нет;
• Флеш память: 25Q16CSIG;
• Входной DC-DC конвертор: AP6502;
• Чип аудио: RT9108NB;
• Мощность аудио выхода: 2х8W;
• Видео входы: HDMI, VGA;
• Дополнительные входы выходы: audio mini jack 3.5mm, debug, ir-android , HDMI (дублирующий);
• Потребление:
• Рабочий режим - 6W;
• Простой режим - 0.3W.

Выход LVDS Pin:
