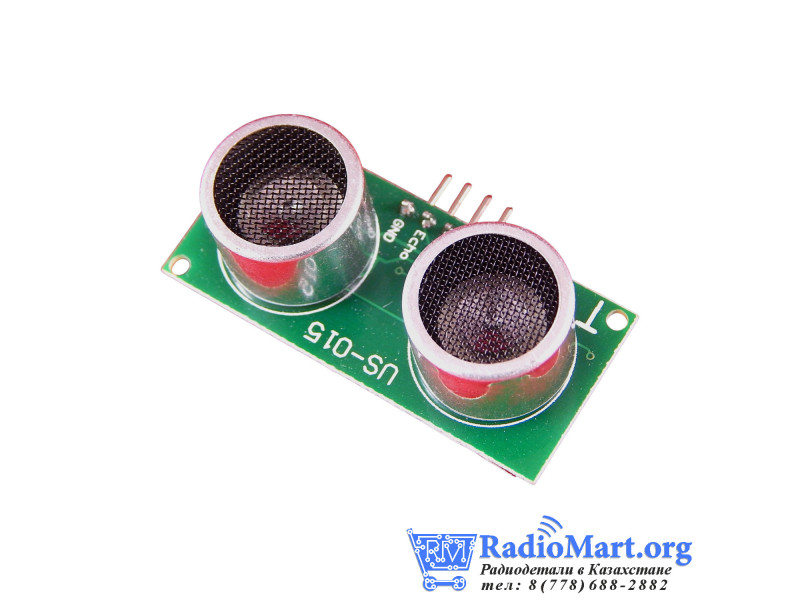

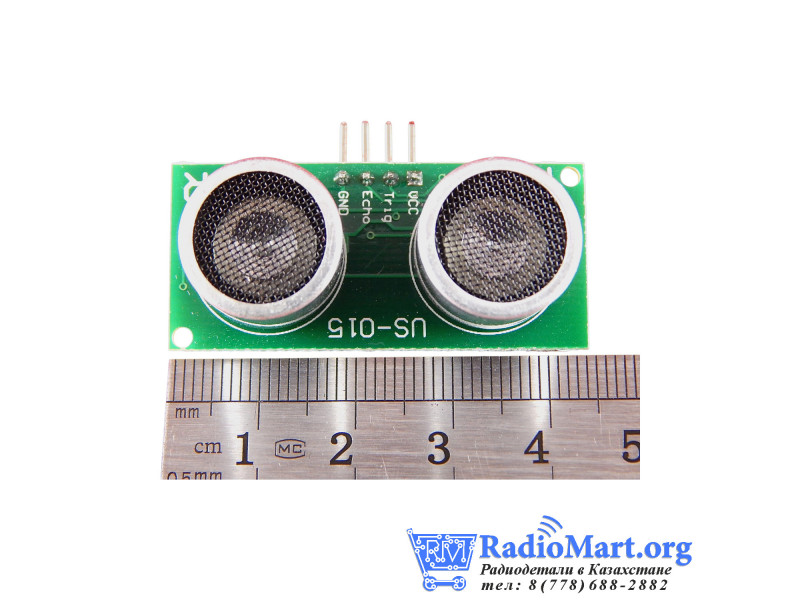

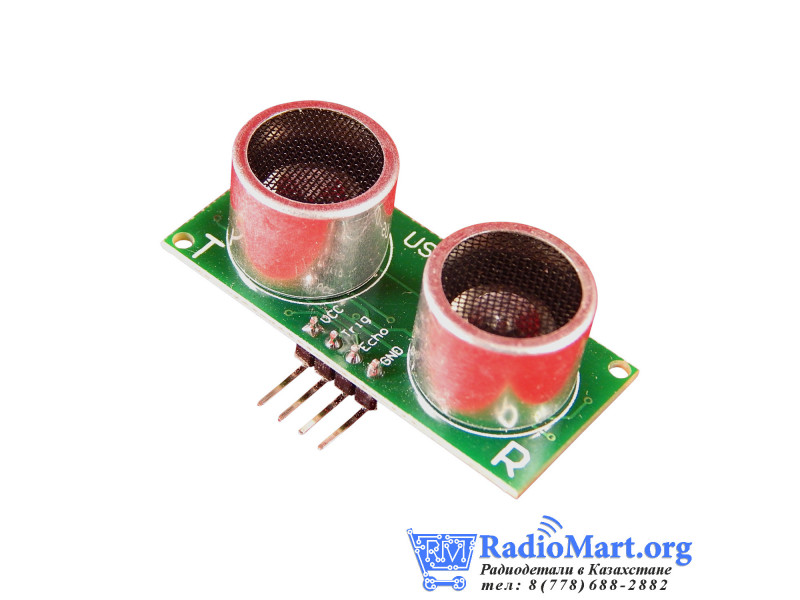

Ультразвуковой модуль измерения расстояния US-015

10455

Ультразвуковой модуль US-015 способен измерять расстоние в диапазоне от 2 до 700 см с точностью 0.3cm

Подробнее



Цена по прайсу: 1 001 тг

910 тг


Караганда:

Алматы:

Нур-Султан (Астана):


Подробнее

Если вам необходимо измерять большие расстояния, то дальномер US-015 идеально подойдет для этих целей. Принцип его работы основан на генерации звуковых импульсов и обработке отраженного сигнала. По времени прохождения волны от дальномера до препятствия и обратно можно точно определить расстояние до объекта. В отличие от инфракрасного дальномера, на показания ультразвукового дальномера не влияет засветка от солнца или цвет объекта. Однако он не лишен недостатков. С помощью ультразвукового дальномера практически невозможно определить расстояние до очень тонких или пушистых объектов. Подключение дальномера осуществляется с помощью стандартных проводов. Для начала измерения необходимо подать на цифровой вход логическую единицу на 10мкс. После завершения измерения, на выход будет подана логическая единица на время, пропорциональное расстоянию до объекта.

Технические характеристики:

  • Напряжение питания: 5 В
  • Потребляемый ток: 20 мА
  • Потребляемый ток в режиме ожидания: 2,2 мА
  • Угол измерения: 15˚
  • Диапазон измеряемого расстояния: 2 - 700 см
  • Точность: 0.3cm + 1%

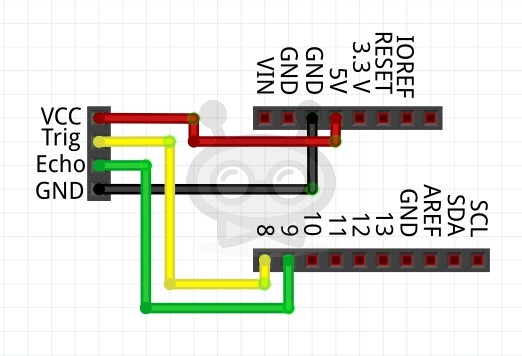

Схема подключения:

Распиновка выводов следующая:

  • VCC - питание
  • TRIG - цифровой вход
  • ECHO - цифровой выход GND - земля


Комплект поставки и внешний вид данного товара могут отличаться от указанных на фотографиях в каталоге интернет-магазина.
