Лазерный дальномер VL53L0X

Все показания измерений можно получить от датчика по интерфейсу I2C(TWI), который также используется для настроек сенсора. Метод изменения расстояния фазовый. Лазер постоянно излучает световой поток, который модулируется с частотой примерно 500 мГц. Фазовый лазерный дальномер не меняет длину волны самого лазера, а только модулирует её. Отраженный луч принимается фотоприемником, и его фаза сравнивается с фазой излучаемого сигнала лазера. Так как свет имеет определенную скорость, то при возврате луча образуется сдвиг фазы относительно излучаемого сигнала, после чего устройство по формуле рассчитывает расстояние. Лазерный излучатель работает в диапазоне 940 нм. В плате дальномера VL53L0X есть два дополнительных контакта: XSHUT для выключения сенсора и GPIO1 выход прерывания. Так же на плате встроены преобразователь питания и преобразователи TTL уровней, по этому модуль можно беспрепятственно подключать к микроконтроллерам Ардуино.

Область применения CJMCU-530: Датчик присутствия в сигнализации, бесконтактные датчики(диспенсеры, смесители, дозаторы, включатели освещения), обнаружение препятствий, сенсоры предотвращения столкновений, распознавание жестов, измерение расстояний для робототехники, авто фокусировка фото-видео камер и еще много других сфер применения.

Спецификация:

• Интерфейс: I2C(TWI);
• Диапазон измерения расстояния: от 0 до 2000 мм;
• Точность датчика: ± 3%;
• Инфракрасный диапазон излучения: 940 nm;
• Встроенный преобразователь питания: Да;
• Встроенные TTL делители уровней: Да;
• Напряжение питания: от 3.3 до 6 В;
• Ток потребления: 10 мА;
• Пиковый ток: не более 40 мА;
• Размеры: 18 × 13 × 2 мм;
• Вес: 2 г.

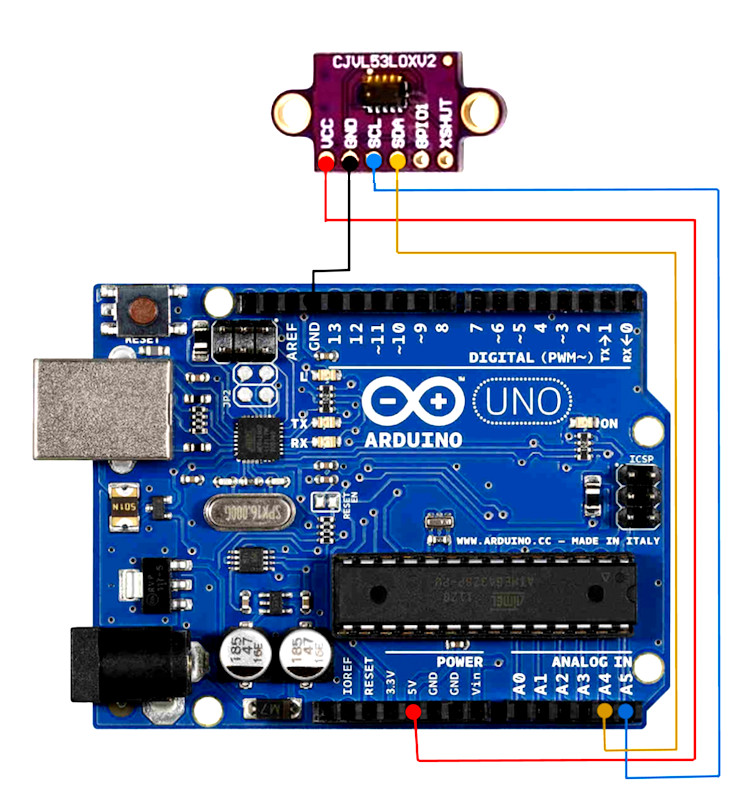

Схема подключения VL53L0X к Ардуино:
