ИК датчик VS1838B для arduino

Модуль “KY-022” ИК-приемника выполнен на базе датчика “VS1838B” (рабочая частота 38 кГц) и предназначен для приема данных по инфракрасному каналу от пультов дистанционного управления телевизором и от другого оборудования в доме.

На плате имеется светодиод с токоограничивающим резистором 1 кОм, которые включены между контактами “VCC+” и “S”.

Характеристики:

• несущая частота: 38 кГц
• Потребляемый ток: 0.4-1.5 мА
• дистанция приема от обычного пульта: 18-20 м
• угол приема: 90 градусов
• напряжение питания постоянного тока: 2,7-5,5 В
• диапазон рабочих температур: -20…+85 о

Структурная схема ИК приемника:

Принципиальная схема:

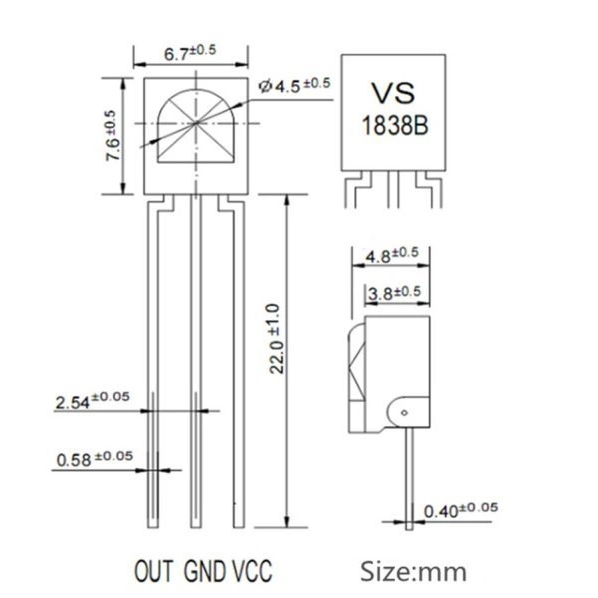

Подключение:

• “S” – выход
• VСС – “+” питания
• GND – общий
