CJMCU-219 (INA219) Цифровой датчик тока и напряжения

12286

CJMCU-219 используется для измерения таких параметров постоянного тока как напряжение, ток и потребляемая мощность. Модуль выполнен на микросхеме INA219 – измерителем тока и напряжения с нулевым дрейфом и обладает малыми размерами и весом при очень больших возможностях и высокой точности измерений. Для увеличения точности в чипе INA219 предусмотрен регистр калибровки.



Подробнее



Цена по прайсу: 2 052 тг

1 865 тг


Караганда:

Алматы:

Нур-Султан (Астана):


Подробнее

Микросхема измеряет параметры протекания тока в любом направлении и автоматически переключает полярности измерения. Использовать модуль можно в системах контролирующих процесс заряда/разряда аккумуляторных батарей, источниках питания с контролем напряжения и потребляемого нагрузкой тока. Возможности изменения I2C адреса измерителя позволяют подключить на одну шину до 4-х таких устройств.

Характеристики:

  • Напряжение питания: от 3В до 5В;
  • Максимальное измеряемое напряжение: 26 В;
  • Максимальная измеряемая сила тока: 3.2А;
  • Рабочая температура: от -40C до 85C;
  • Дрейф в рабочем температурном диапазоне: 100мкВ;
  • Разрешение измерителя: 12-бит;
  • Интерфейс: I2C;
  • Скорость интерфейса: 3,4МГц;
  • Фильтрация: х128 отсчетов.

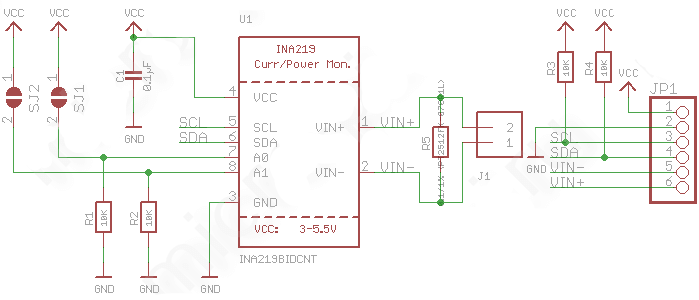

Принципиальная схема:


Комплект поставки и внешний вид данного товара могут отличаться от указанных на фотографиях в каталоге интернет-магазина.

Файлы для загрузки

INA219

Техническая документация

Файлы для загрузки (1.24M)
