HX711 модуль для подключения весов (тензодатчиков)

10952

24-битный АЦП HX711 для тензодатчиков и весов, может использоваться в несложных проектах на микроконтроллерах и в том числе Arduino, где нужно точно снимать показания с тензодатчиков.

Практическое применение:

  • создание бытовых весов,
  • измерение силы на сервоприводах в 3D принтерах.

Подробнее



Цена по прайсу: 561 тг

510 тг


Караганда:

Алматы:

Астана:


Подробнее

Arduino-модуль HX711 на основе АЦП со встроенным усилителем HX711 предназначен для получения данных с тензодатчиков ( датчиков, преобразующих величину деформации в электрический сигнал). Основа модуля – специализированная микросхема HX711, имеет АЦП с разрешением 24 бит, благодаря чему обеспечивается высокая точность измерений. Модуль имеет 2 канала  А и В, к которым можно подключить два тензодатчика.  Для канала A коэффициент усиления равен 64 или 128, для канала B коэффициент усиления равен 32. Модуль работает с частотой измерения 80 Гц.

Характеристики:

Напряжение питания: от 5.5 до 6 В;
Рабочее напряжение: 5 В;
Количество каналов подключения тензодатчиков: 2;
Коэффициент усиления: 32, 64, 128;
Дифференциальный вход с напряжением: ± 40 мВ;
Разрядность АЦП: 24 бит;
Частота измерений: 80 Гц;
Рабочий ток: <10 мА;
Рабочая температура: -40 – 85 °С;
Размеры: 38x21x10 мм

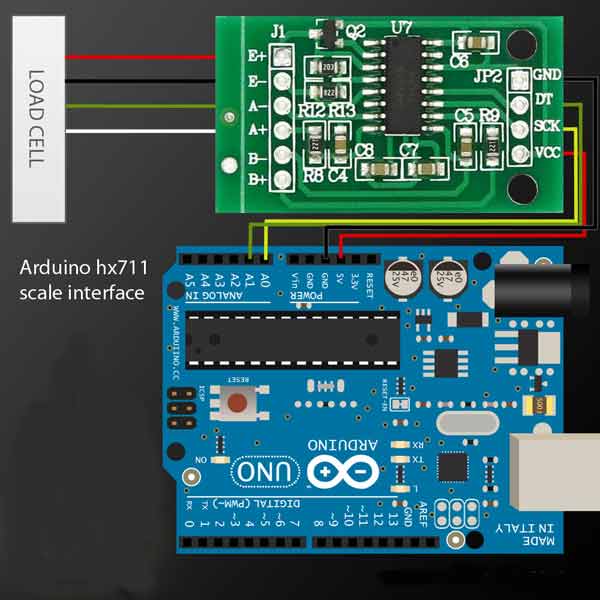

Схема подключения:

Назначение контактов разъема JP1:

  • E+, E- питание тензодатчиков;
  • A-, A+ дифференциальный вход канала А;
  • B-, B+ дифференциальный вход канала B.

Назначение контактов разъема JP2:

  • VCC - напряжение питания;
  • GND – общий контакт;
  • DT – линия данных;
  • SCK – линия синхронизации.


Комплект поставки и внешний вид данного товара могут отличаться от указанных на фотографиях в каталоге интернет-магазина.
