Датчик кислотности жидкости P4PM для Arduino, PH-метр

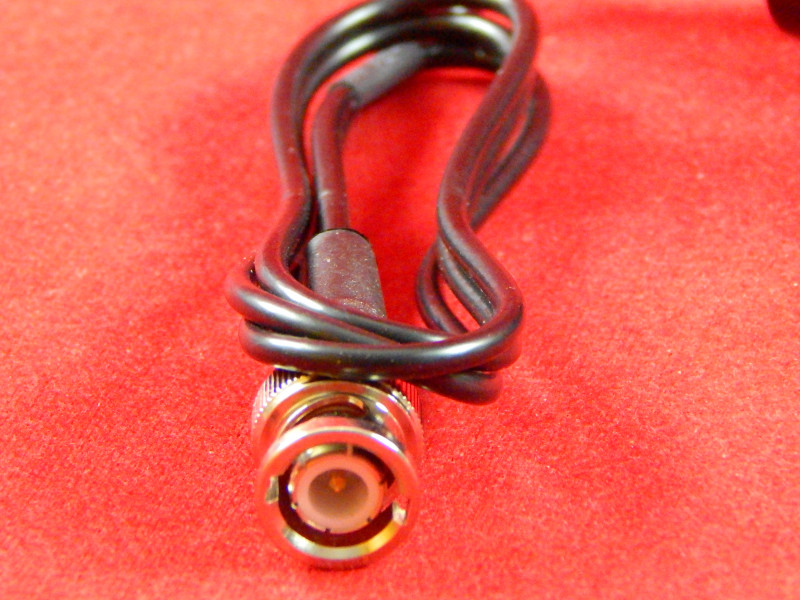

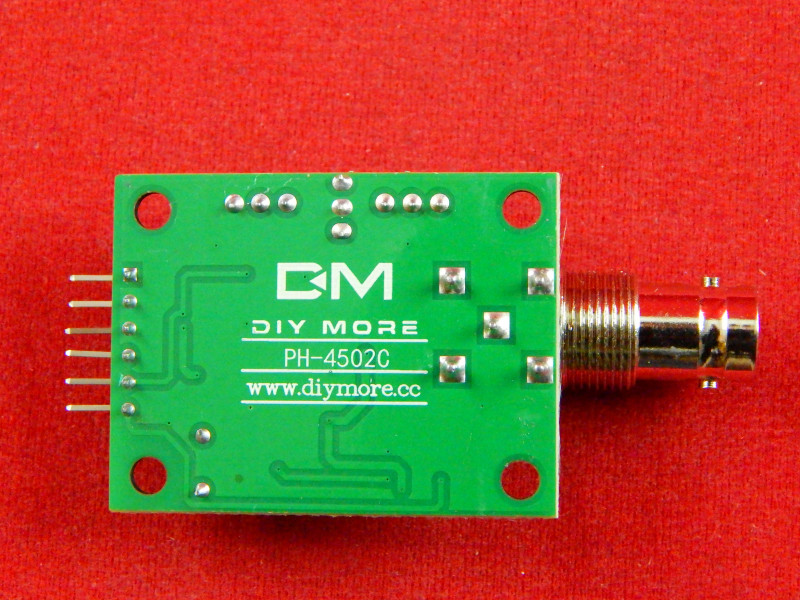

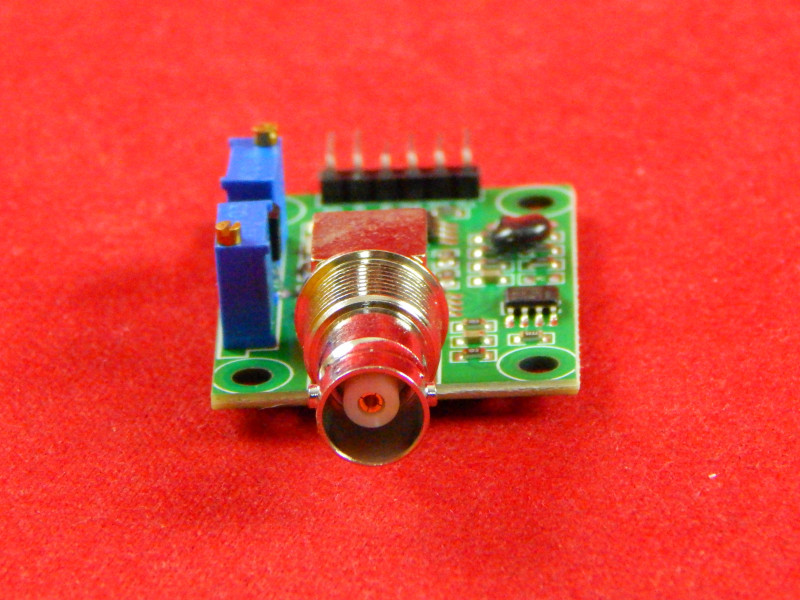

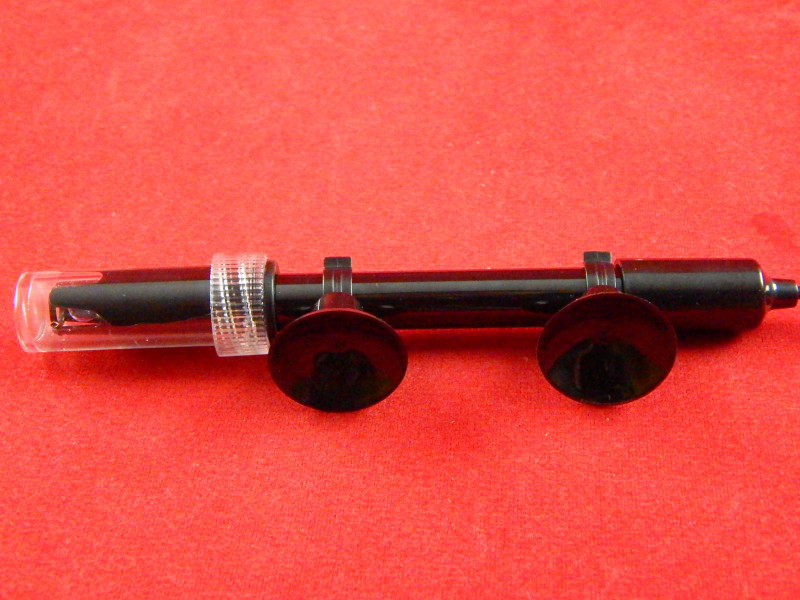

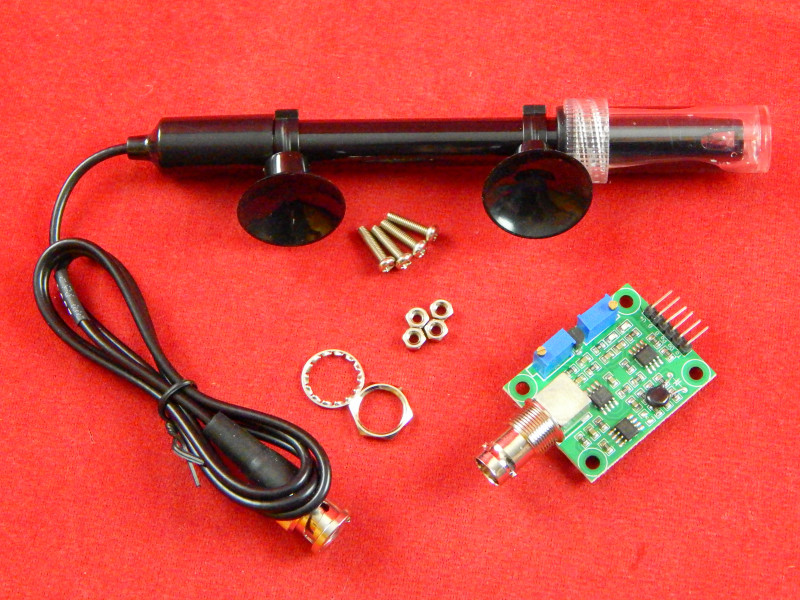

Сенсор состоит из зонда с длинным кабелем, оканчивающимся BNC-разъёмом, и компактной платы. Датчик подключается через 3 провода. Синий провод шлейфа, с которого будут сниматься показания, подключается к любому аналоговому выводу Arduino. Выходом датчика является аналоговый сигнал.
У чистой воды (H2O) нейтральный уровень pH=7, при температуре 25°C.
Чем выше кислотность жидкости, тем ниже ее уровень pH. В щелочных растворах уровень pH выше. Уровень pH определен диапазоном от 0 до 14, но у сильно агрессивных сред, он может выходить за диапазон.

Внимание!

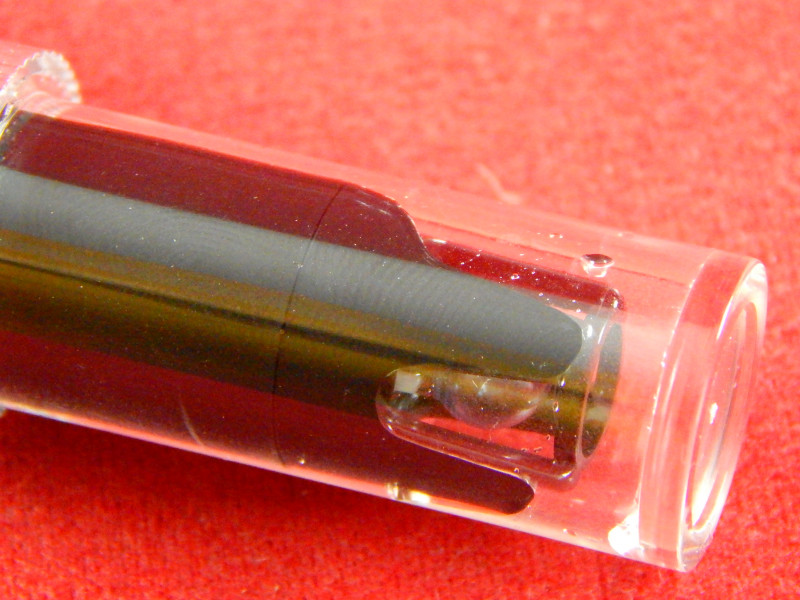

В комплекте с зондом поставляется контейнер с калибровочной жидкостью. Она находится в колпачке pH-метра. Не выливайте эту жидкость! Она имеет эталонную кислотность pH = 7 (раствор хлорида калия KCL). С помощью нее производится калибровка показаний сенсора. После проведения измерений щелочных и кислых сред, не опускайте сенсор pH-метра в калибровочную жидкость, так как остатки этих жидкостей могут остаться на сенсоре и изменить pH калибровочной жидкости. После измерений всегда необходимо промывать в проточной воде и высушивать сенсор.

Спецификация:

• Напряжение питания (DC): 5 В;
• Рабочий ток: от 5 до 10 мА;
• Диапазон измерений: от 0 до 14 pH;
• Зависимость напряжения на выходе модуля от pH растворов: 1pH = 2/7В;
• Температура измеряемых растворов: от 0 до +60°С.
• Точность измерений: ±0.1 pH, при температуре 25°С;
• Время измерений: до 1 мин;

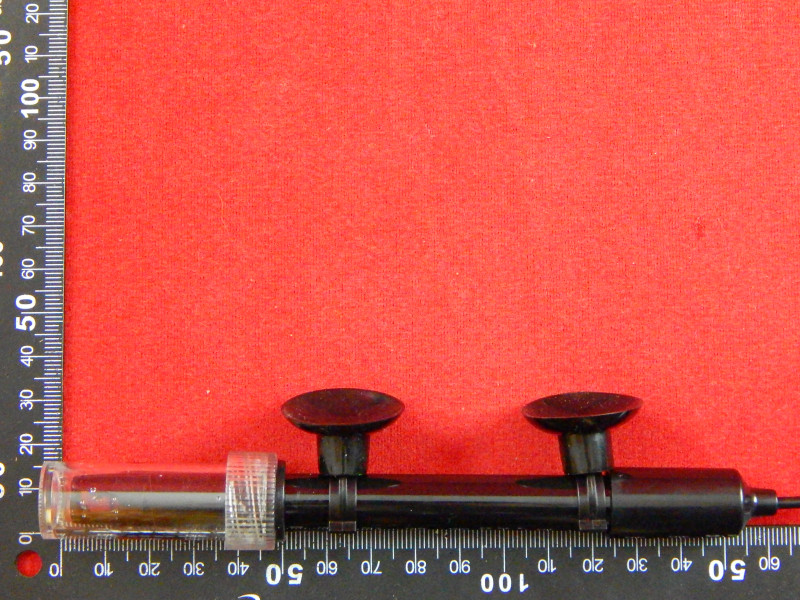

• Размер датчика: 143.7 мм;
• Длина кабеля: 660 мм;

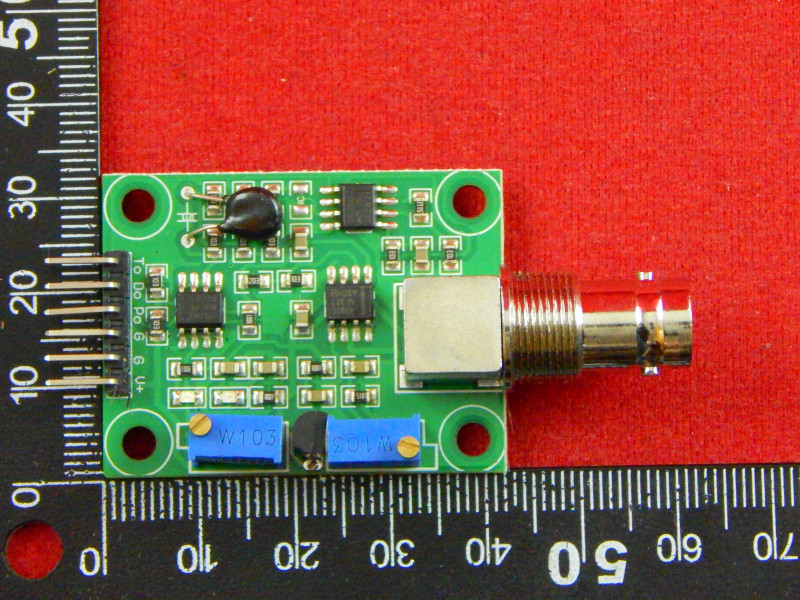

• Размер: 43x32 мм.

Калибровка:

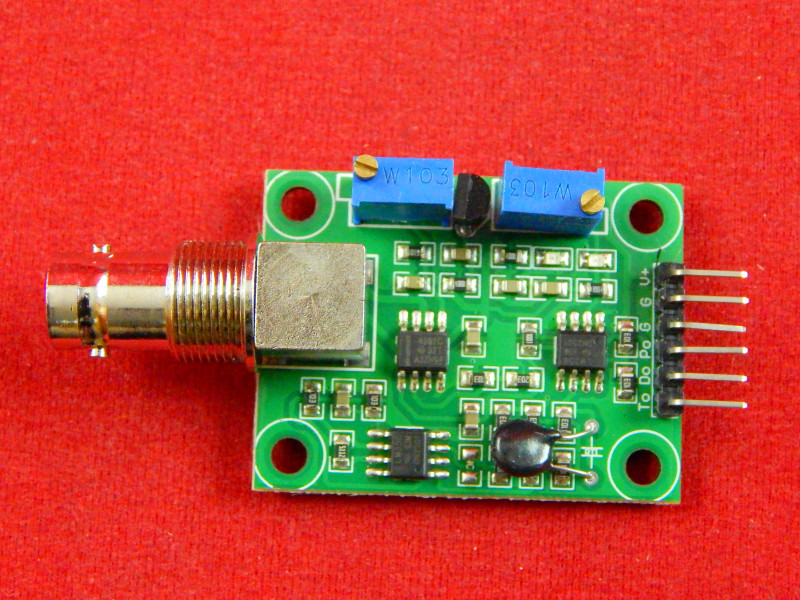

При первом включении pH-метра (и в дальнейшем примерно раз в пол года) его нужно откалибровать. Опустите сенсор pH-метра в нейтральный раствор и поворотом многооборотного потенциометра на плате добейтесь напряжения на выходе модуля в 2V.

• 2V соответствует pH =7;
• 0V соответствует pH = 0;
• 4V соответствует pH =14.

Для преобразования считанного с модуля уровня напряжения в уровень pH исследуемой жидкости, достаточно разделить это напряжение на 2/7 или умножить на 3.5: U/(2/7) = U*7/2 = U*3.5.

Для измерения pH исследуемого раствора опустите в него сенсор pH-метра и слегка помешайте, подождите стабилизации показаний в течении 30-60 секунд.

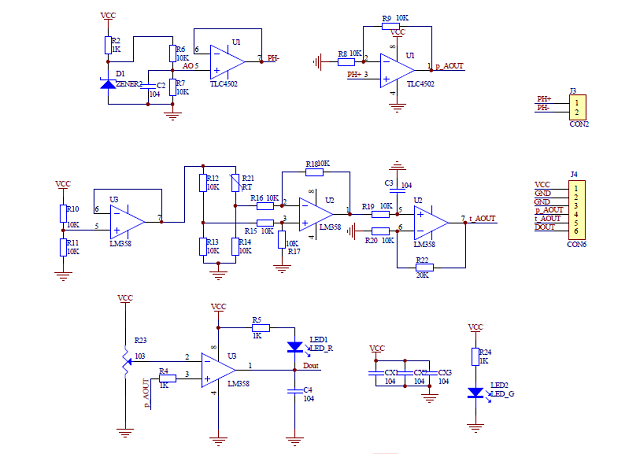

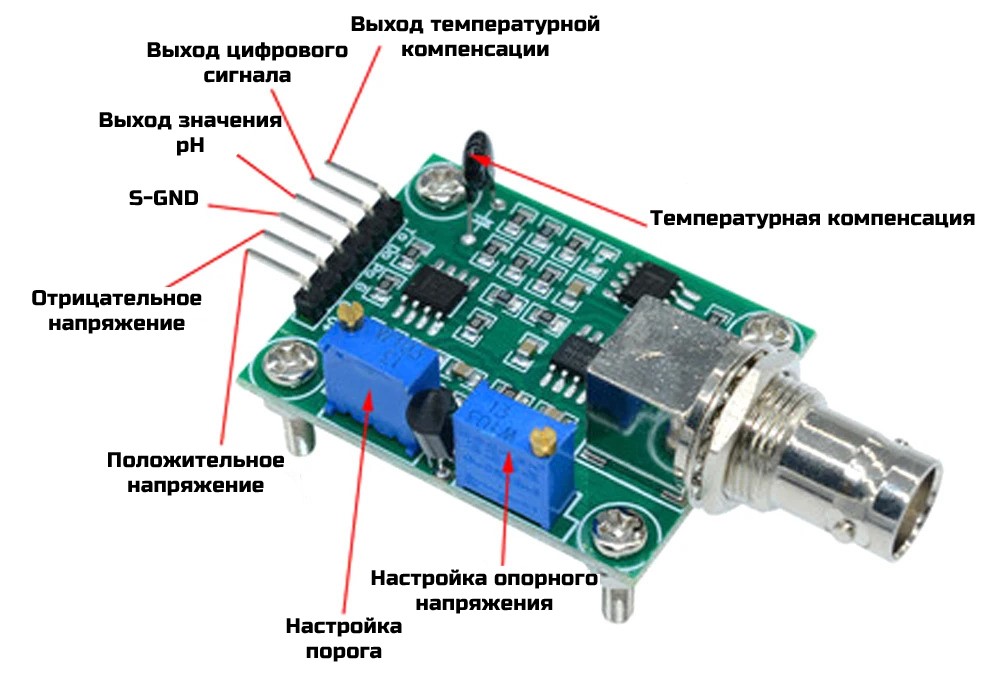

Блок-схема:
