Регулятор оборотов двигателя переменного тока US-52 до 400Вт

Регулятор скорости вращения US-52 предназначен для управления оборотами коллекторных электродвигателей с таходатчиком (тахогенератором или датчиком Холла) мощностью до 400Вт. Регулятор обеспечивает плавную регулировку оборотов и поддерживает мощность при появлении нагрузки, может применяться для широкого круга механизации и автоматики — сверлильные, фрезерные, граверные станки, шлифовальные устройства, электроинструменты, швейная промышленность, конвеерная линия производства, автоматика открытия-закрытия ворот, системы вентиляции, бытовая техника, пылесосы, стиральные машины и многое другое.

Подключение регулятора оборотов US-52:

• Подключение производится к клеммам на тыльной стороне регулятора;
• Выбор направления вращения двигателя выбирается установкой перемычки между контактами COM—CW (по часовой) или COM—CCW (против часовой);
• Сетевое напряжение 220 Вольт подается на клеммы AC;
• Подключение заземления производится к клемме FG;
• Подключение таходатчика осуществляется желтым и синим проводом (или двумя синими в зависимости от исполнения);
• Черный провод является основным проводом двигателя, красный и белый являются вспомогательными проводами конденсатора, зеленый провод является заземляющим проводом;
• Запускать двигатель рекомендуется с установленного нулевого значения регулятора, чтобы избежать резкого большого тока старта.

Внимание!

При подключении двигателей 300 Вт и более настоятельно рекомендуется дополнительно устанавливать радиатор для охлаждения симистора.

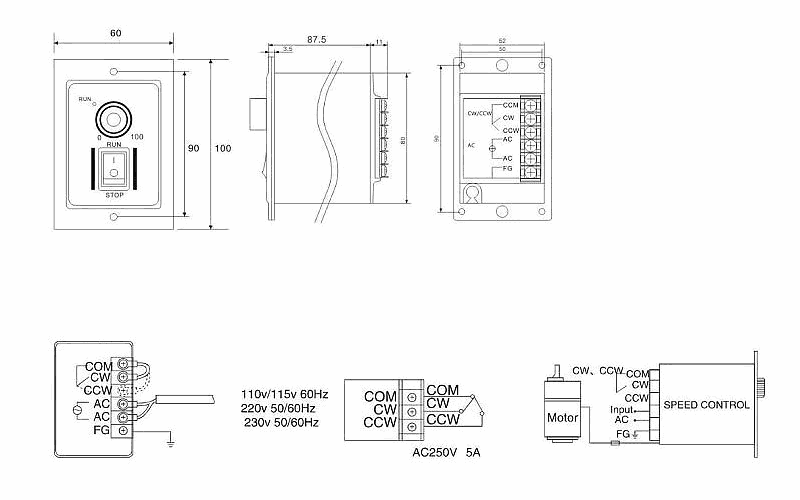

Габариты:
