Драйвер шагового двигателя TMC2209 v2.0
16550
TMC2209 – это набирающий популярность драйвер шагового двигателя. Данный драйвер имеет ключевую особенность – StallGyard, которая позволяет использовать драйвер ШД в качестве концевого выключателя (функция SENSORLESS_HOMING в Marlin).
Этого товара нет в наличии
- Удалите этот товар из моего избранного
- Добавьте этот товар к моему избранному
- Скачать коммерческое предложение
Характеристики
| Тип продукции | Драйвер двигателя |
| Рабочее напряжение, В | от 5.5 до 28 В |
| Рабочее напряжение логики, В | от 3.3 до 5 В |
| Рабочий ток, А | 1.8 A |
| Регулировка микрошага | 1/256 |
| Рабочая температура, °C | до 85°C |
| Габариты | 21x16 мм |
Подробнее
TMC2209 - это бесшумная микросхема привода с двухфазным шаговым двигателем, постоянный ток привода 1.8 А, пиковый ток 2.5 А, диапазон напряжений 5.5–28 В, 256 делений. Гибкий блок интерполяции microPlyer обеспечивает до 256 делений, обеспечивая идеальное синусоидальное управление даже в системах с ограниченными частотами импульсов; они также разработаны, потому что ультра-тихая технология stealthChop2 широко используется в 3D-печати. Драйвер шагового двигателя TMC2209 обладает всеми функциями TMC2208 и может полностью его заменить.
Особенности:
- Логика совместима с драйвером A4988/DRV8825 и др.
- Поддержка режимов STEP/DIR и UART
- Режим StealthChop2 - автоматически оптимизирует настройки для снижения шума. Работает по умолчанию и не требует конфигурации.
- Режим SpreadCycle. Уменьшает резонанс и повышает плавность. Может быть включен только через UART и OPT.
- Режим StallGuard4: возможность использовать драйвер в качестве концевика
- Чип драйвера ШД расположен на нижней части платы, радиатор устанавливается на печатную плату сверху. Это сделано в связи с тем, что чип греется больше всего именно внизу. Vref регулируется через отверстие в печатной плате, либо прошивкой при включенном UART.

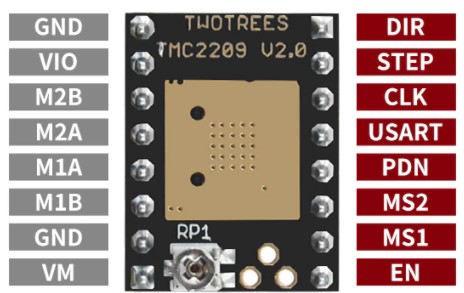

Pin схема:

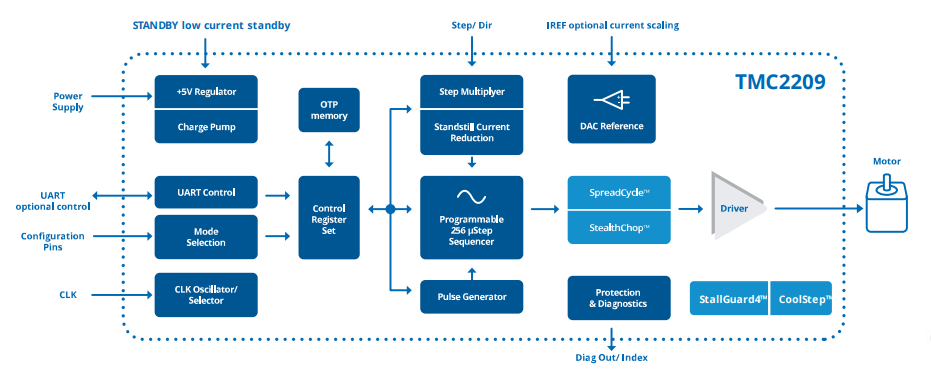

Блок схема:
Комплект поставки и внешний вид данного товара могут отличаться от указанных на фотографиях в каталоге интернет-магазина.
Файлы для загрузки
Отзывы
Установил на оси Х и У Tevo Tornado. Боялся что не подойдут, но пришлось только перекинуть фишки на двигателях(ну и ток настроить по таблице с напряжениями). Эффект потрясающий! От шума остался только вентилятор на корпусе!
