Переходник Type-C на плате под пайку USB

15585

Переходник — аппаратное устройство или программный компонент, преобразующий передаваемые данные из одного представления в другое. Переходник имеет компактные габариты.

Подробнее



Цена по прайсу: 121 тг

110 тг


Караганда:

Алматы:

Нур-Султан (Астана):


Подробнее

Самый популярный разъём, которым все пользовались — USB Type-A классического размера: он расположен на флешках, USB-модемах, на концах проводов мышей и клавиатур. Чуть реже встречаются полноразмерные USB Type-B: обычно таким кабелем подключаются принтеры и сканеры. Мини-версия USB Type-B до сих пор часто используется в кардридерах, цифровых камерах, USB-хабах. Микро-версия Type-B стараниями европейских стандартизаторов стала де-факто самым популярным разъёмом в мире: все актуальные мобильники, смартфоны и планшеты (кроме продукции одной фруктовой компании) выпускаются именно с разъёмом USB Type-B Micro. Ну а разъёмы USB Type-C служат для подключения как к периферийным устройствам, так и к компьютерам, заменяя различные разъёмы и кабели типов A и B предыдущих стандартов USB, и предоставляя возможности расширения в будущем. В отличие от предыдущих версий разъёмы кабелей USB Type-C симметричны по вертикали и могут подключаться к устройству любой стороной.

Type-C - что это

Все эти разъёмы объединяет одна простая вещь: внутри находится четыре контактных площадки, которые обеспечивают подключаемое устройство и питанием, и связью:

Номер контакта4321
ОбозначениеGNDD+D-VBUS
Цвет проводаЧёрныйЗелёныйБелыйКрасный

Спецификация:

  • Тип: Type-C;
  • Ток: 5A.

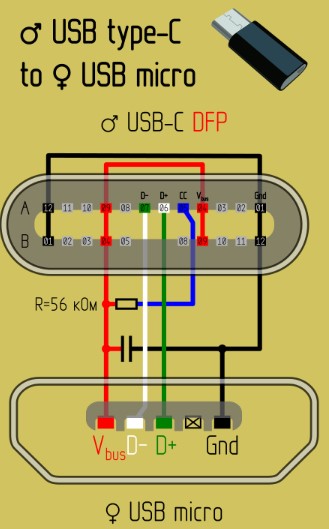

Из выше указанного подключение происходит к данной плате  по такому принципу:

Переходник micro-USB 2.0 на USB type-C служит для подключения гаджета с гнездом Type-C к стандартному дата-кабелю USB 2.0 для заряда и синхронизации с ПК. В переходнике установлен резистор 56 кОм между контактами CC и Vbus. Этот резистор как бы говорит смартфону: «К тебе подключили активное устройство − заряжайся. Больше 0,9 ампер не дам». То есть, даже от мощного зарядного устройства (скажем, на 3 ампера)  через такой переходник мы не возьмём больше 0,9 ампер. Чтобы смартфон не стеснялся и взял 3 ампера, нужно заменить резистор на 10 кОм.

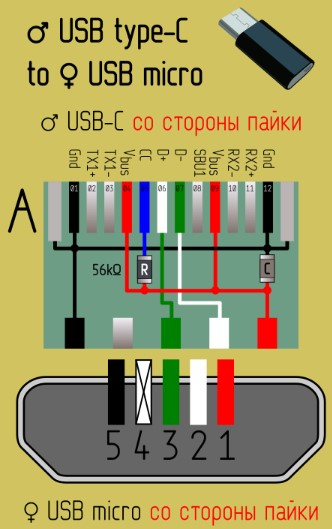

Со стороны пайки:


Комплект поставки и внешний вид данного товара могут отличаться от указанных на фотографиях в каталоге интернет-магазина.
