Оптический разветвитель PLC 1×8 SC/APC, одномодовый, Steel Tube

Оптический разветвитель PLC 1×8 SC/APC предназначен для разделения мощности входного оптического сигнала между восемью выходными волокнами.

В основе устройства используется технология PLC (Planar Lightwave Circuit) — планарная световодная схема, обеспечивающая стабильное и равномерное распределение оптической мощности в широком диапазоне длин волн.

Конфигурация 1×8 предусматривает один вход и восемь выходов. При идеальном делении каждый выход получает около 1/8 входной мощности до учёта собственных оптических потерь разветвителя.

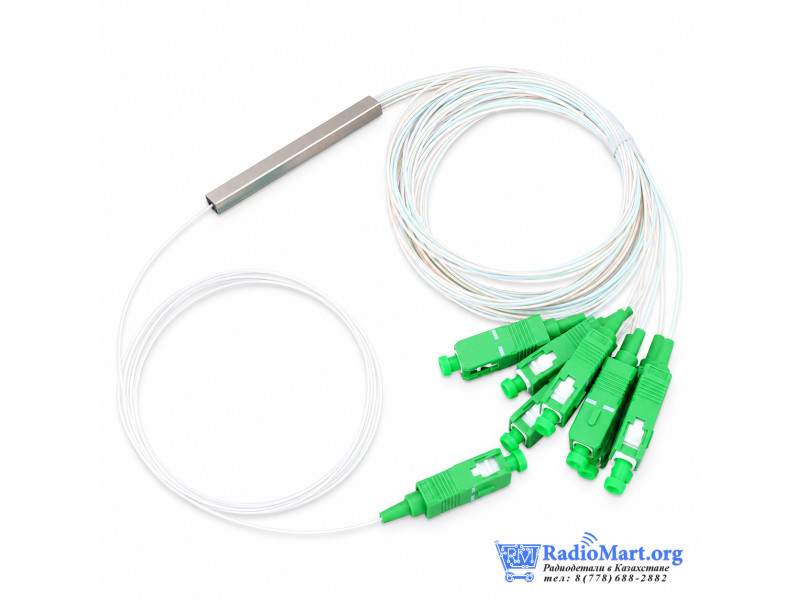

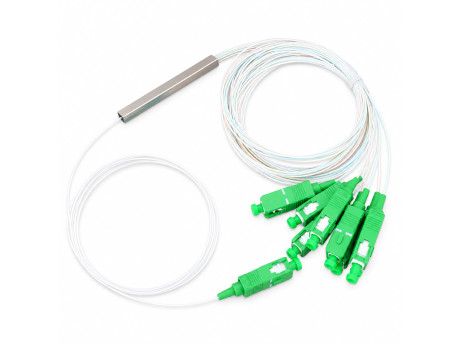

Исполнение Steel Tube / Blockless представляет собой компактный металлический корпус, защищающий PLC-чип и место соединения волокон. Такое исполнение удобно для установки в оптические боксы, муфты, распределительные коробки и другое оборудование, где нет необходимости в отдельной LGX-кассете.

На входе и выходах установлены коннекторы SC/APC с угловой полировкой торца. APC-соединение обеспечивает низкий уровень отражённого сигнала и широко применяется в сетях GPON/EPON/FTTH.

Типовой рабочий диапазон PLC-разветвителей такого исполнения составляет 1260–1650 нм, что позволяет использовать один делитель в современных пассивных оптических сетях на нескольких рабочих длинах волн.

Характеристики

• Тип: оптический разветвитель
• Технология: PLC
• Конфигурация: 1×8
• Количество входов: 1
• Количество выходов: 8
• Тип деления: симметричное
• Номинальная доля мощности на выход: около 12,5%
• Тип волокна: одномодовое (Single Mode)
• Типовое волокно: G.657A / G.657A1
• Тип коннекторов: SC/APC
• Количество коннекторов: 9 шт.
• Тип полировки: APC
• Тип корпуса: Steel Tube / Mini Module / Blockless
• Типичный диаметр пигтейла: 0,9 мм
• Рабочий диапазон длин волн: 1260–1650 нм
• Типичные максимальные вносимые потери: ≤10,5–10,7 дБ
• Неравномерность каналов: ≤0,8–1,0 дБ
• PDL: ≤0,2–0,3 дБ
• Обратные потери SC/APC: ≥55 дБ
• Направленность: ≥55 дБ
• Рабочая температура: −40…+85 °C
• Питание: не требуется
• Тип устройства: пассивное.
