CD4026 7-сегментный драйвер

10185

Это чип CD4026 для управления 7-сегментными индикаторами со встроенным счётчиком до десятка.

Подробнее



Цена по прайсу: 534 тг

485 тг


Караганда:

Алматы:

Астана:


Подробнее

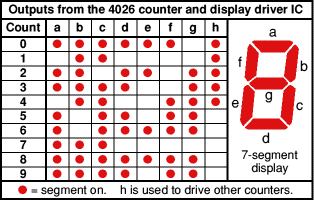

Счётчик увеличивается на единицу всякий раз, когда контакт «clock» становится HIGH (на восходящем фронте). Выходы a-g становятся HIGH в соответствии со значением счётчика, и отражают его значение арабской цифрой при подключении 7-сегментного индикатора с общим катодом.

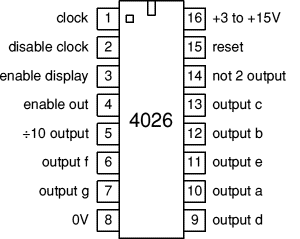

  • Контакт «reset» должен быть притянут к земле в общем случае. Когда он становится HIGH, счётчик сбрасывается в ноль.
  • Контакт «disable clock» также должен быть притянут к земле в общем случае. На время пока он HIGH сигналы на контакт «clock» игнорируются.
  • Контакт «enable display» должен снабжаться напряжением питания. Иначе выходы a-g будут выставлены в LOW. Контакт «enable out» возвращает его значение с небольшой задержкой.
  • Контакт «÷10» (обозначен как h в таблице) принимает HIGH для значений 0-4 и LOW для 5-9. Его выход может быть отправлен на вход «clock» следующего 7-сегментного драйвера, чтобы организовать счётчик числа с несколькими разрядами.
  • Контакт «not 2» принимает значениние LOW тогда и только тогда, когда значение счётчика — 2. В остальных случаях он HIGH.

Рабочее напряжение питания: 3—15 В.


Комплект поставки и внешний вид данного товара могут отличаться от указанных на фотографиях в каталоге интернет-магазина.
